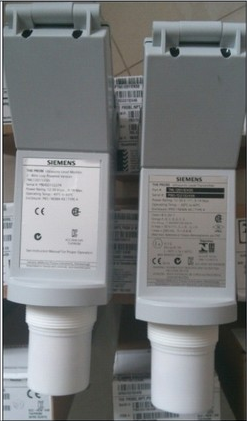

The Probe 7ML1201 >> 是短量程一体化超声波变送器，能有效地测量敞口或密闭容器中的液体和浆料。
一体化结构、带液晶显示（开盖）
测量介质：液体和浆体
量程范围：0～3米、0～5米、0～8米（均可连续调节）
温度范围：－40～60℃（介质温度可更高）
3线制、2线制可选、本质安全型及卫生型
传感器材质：强耐腐蚀的PVDF及ETFE（F4）
24VDC供电，输出信号4～20mA
应 用
其传感器采用 ETFE 或 PVDF 聚合材料，因此能广泛地应用于各种工业领域。The Probe 易
	于装和维护，在食品饮料及制药行业内拆装清洗。
The Probe特有的专利的声智能技术能有效可靠地处理回波信号。滤波器功能用来识别来自
	液面的真实回波及由声电噪音和运动中的搅拌器叶片产生的虚假回波。超声波脉冲传播到被
	测物并返回的时间经温度补偿后被转换成距离，用于显示、模拟输出及继电器的动作。
主要应用： 电力、石油、化工、 采矿、钢铁、水泥、食品 、冶金、造纸、医药、 纺织、
环保、水利等领域。

选型表(从上至下逐项选择即可)
7ML1201 西门子超声波液位计 西门子液位计 The Probe 代码 测量范围 0 3米 1 5米 2 8米 代码 传感器/ 过程连接 A ETFE,2” NPT(ASME/ASME B1.20.1) B ETFE,2” BSPT(EN 10226-1) C ETFE,2G(EN ISO 228-2) E PVDF 聚合物，2” NPT(ASME/ASME B1.20.1) F PVDF 聚合物，2” BSPT (EN 10226-1) G PVDF 聚合物，2G (EN ISO 228-2) J PVDF 聚合物，4” 卫生型安装,3A认证 代码 回路/ 认证 E 三线制，24V DC，CSA，CE，FM F 二线制，24V DC，CE K 二线制IS,ATEX,CSA,FM(仅可提供量程3米和5米的） 代码 00 常规代码（必选） 7ML1201 - 1 E F 00 西门子超声波液位计 西门子液位计举例选型
	西门子超声波液位变送器：技术规格 两线制（标准型） 三线制 操作模式 测量原理 超声波液位测量 超声波液位测量 输 入 测量范围 0.25 ～ 3 ～ 5米 0.25 ～ 3 ～ 5 ～ 8米 输 出 - mA 4～20mA 4～20mA - 测量范围 正比或反比 正比或反比 - *大负载 24V DC时 600Ω 24V DC时 750Ω - 继电器 用于液位报警和失效报警 电源 - 电源电压 12 ～ 28 V DC， *大浪涌 0.1A 18 ～ 30 V DC，*大 0.2A - *大电能消耗 0.75W(25mA，24V DC) 5W(200 mA，24 V DC) 标准和认证 CE;CSANRTL/C,FM3A CE;CSANRTL/C,FM3A

精 度

测量误差

：测量范围的 0.25%( 空气中)

分 辨 率

：3 毫米

温度补偿

：内置

回波处理

：声智能

额定工作条件

波 束 角

：12°

环境温度

- 标 准

：-40 ~ +60 °C

- 金属安装

：-20 ~ +60 °C

*大静态工作压力

：常压

防 护 等 级

：IP65

设计

重 量

-不带法兰适配器

：1.5 kg

-带法兰适配器

：1.7 kg

材 质

-电子外壳

：PVC

-传 感 器

：ETFE或 PVDF 聚合物

防护等级

：IP65

过程连接

：2” NPT或2”BSP或PF2

法兰适配器 （可选）

：3”通用（适于DN65,PN10和 3”ASME） 4”卫生型

电缆入口

：PG 13.5为2个入口或1/2” NPT 电缆管
