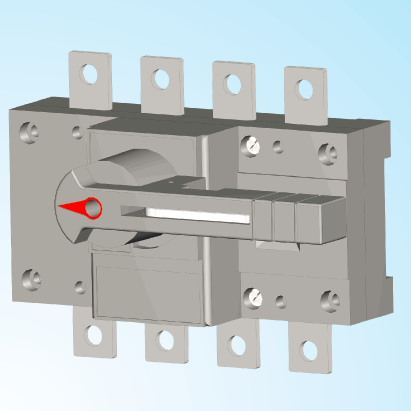

产品简介：
GSG2系列隔离开关适用于交流50Hz，额定电压至690V，直流额定电压至440V，额定电流至1600A的配电或电动机网络中作为不频繁接通、分断电路及线路的隔离之用。
产品广泛应用于建筑、电力、石油化工及其它行业的输、配电及自动化等系统，为国内同类产品中理想的更新换代产品。有多种结构与操作方式，有直接观察触头通断状态的窗口，有柜内、柜外操作，有柜后、侧面操作，有板后接线方式。

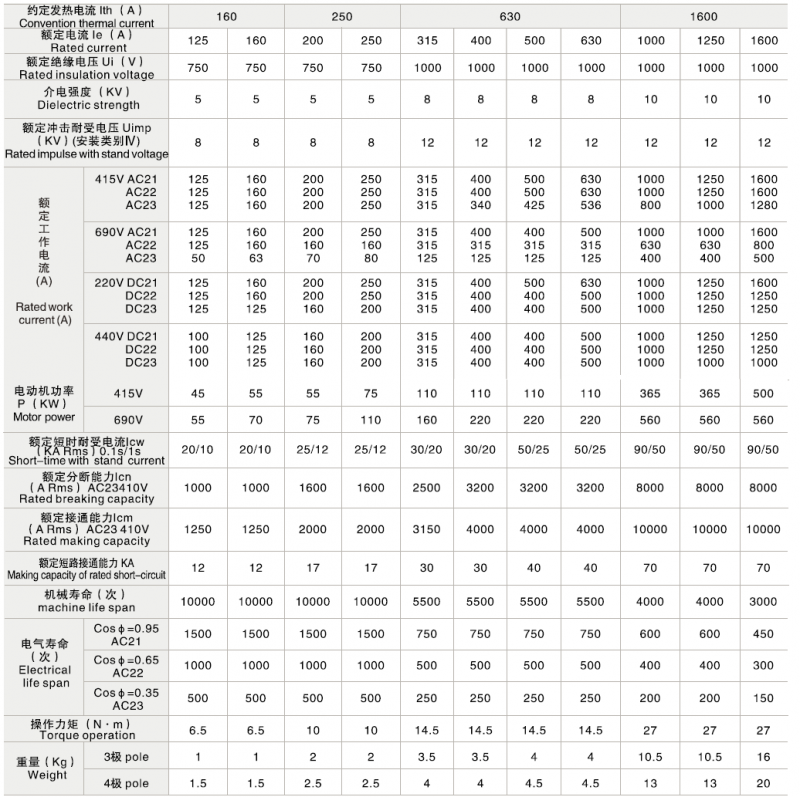

产品参数：
产品特点：
该系列产品借鉴国内外小型断路器先进技术，以产品模块化设计为理念，通过改进了壳体、手柄、接线框、动触头、卡块等核心零部件结构；更换壳体、触头材料，进一步提高了产品的整体技术性能指标。
A：壳体和触头材料的更换
壳架材料选用荷兰DSM公司含矿物质的增强阻燃尼龙PA6，相对同类材料而言材料的吸水性降低，介电性能提高，零件的尺寸稳定性提高，产品的安全性、可靠性提高；
B：产品结构特点主要有以下5个方面
1 对产品灭弧系统做了较大改进，增加了多条残弧熄灭通道和增大动触头的弧角，提高了该产品的灭弧能力，使产品的极限短路分断能力达到了6KA。
A：增大动触头的弧角，使弧角伸入灭弧栅的V形缺口，导引电弧进入灭弧栅，使电弧更容易熄灭，提高产品的灭弧能力；
B：通过设计多条残弧通道，使通过灭弧栅还没有熄灭的残余电弧在绝缘壳体壁的作用下迅速冷却并熄灭，增强灭弧性能，提高产品分断能力；
C：触头两侧放置铁磁片，以加强触头区磁场，增大对电弧的磁吹作用力，拉长电弧，使电弧迅速进入灭弧栅，加速电弧的熄灭；
2 对接线框的结构作了较大改进，采用国际流行的隧道式接线端子代替原来的压板式接线端子，在接线能力不变的情况下，使接线更牢固，不易松动。
3 相对现有DZX2/4产品，标准卡规夹紧方式采用内嵌式弹簧机构。这种结构避免了卡块易断裂的现象，满足了产品模块化的设计，拆装更方便，并且这种结构与标准卡轨的配合更紧密、更牢固，不易松动，这种结构在国内外同类产品中也属首创。
4 重新设计了手柄的外观结构，使外形更美观、操作更舒适，更趋于人性化。
通过加长手柄操作力臂，减小操作力，增大手柄操作面并加细微的压印花纹，使手柄在使用过程中增大了操作的摩擦力，并且防止操作时与手柄接触的地方打滑，这些地方的改进使手柄的使用和外观上更具人性化，此设计已经申请一项外观专利并拿到了专利证书。
5 针对国内外各知名厂家的产品均采用上下壳体拼合式结构，对壳体做重大改形设计，独创全包式结构，装配后产品正面无接合面，使外形更美观。
合理布置壳体内部结构，增加两个壳体铆钉孔，增加三条残弧通道，增加卡块簧安装的位置，使接线框和接线片被壳体包围，为了使这些增加的内部结构避开与其他零部件的干涉，我们移动了灭弧栅的位置，增加了壳体的高度和宽度，利用了以前壳体内未被利用的空间，合理布置，实现了这些结构。
将壳体设计为国内首创的全包式结构，装配后产品正面无接合面，整体外观呈流线型，外形更美观大方，并获得专利。

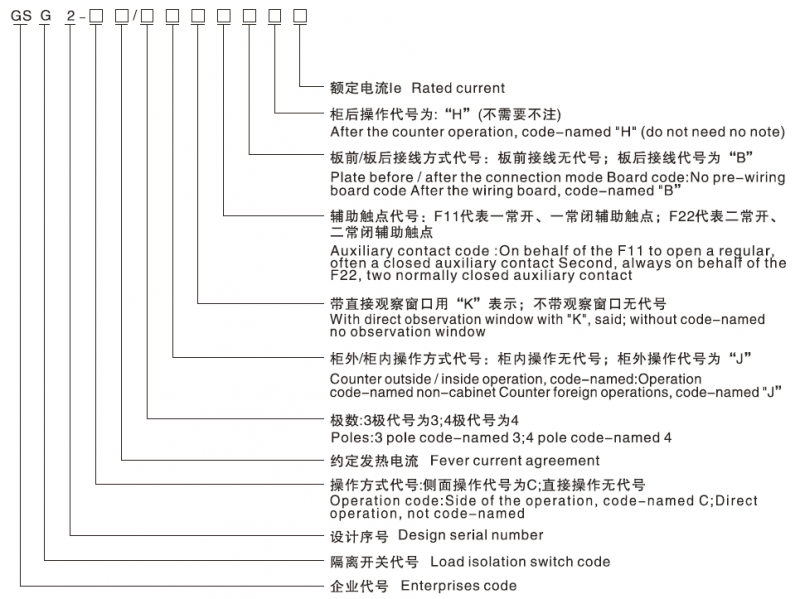

产品型号含义：
更多相关资料：GSG2系列隔离开关产品样本.pdf
