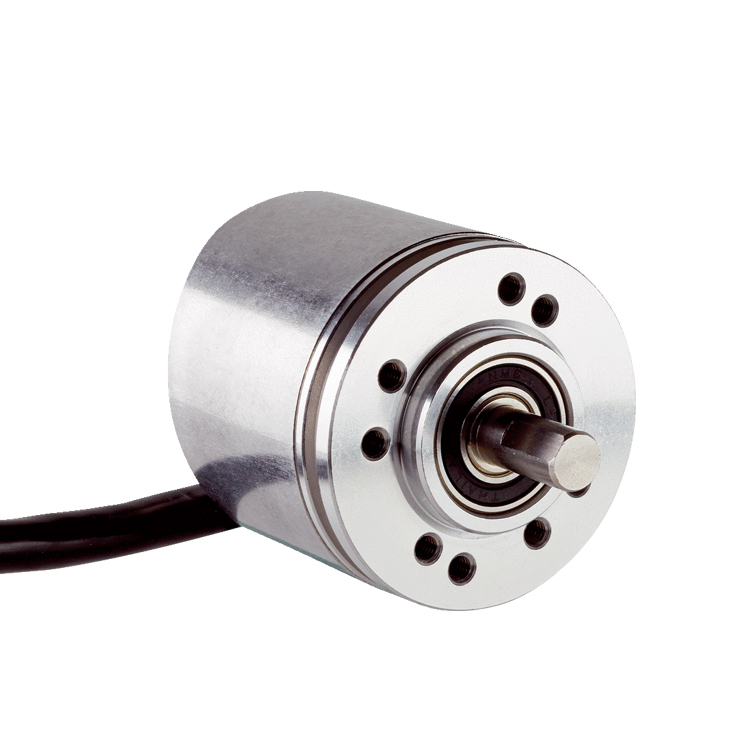

品牌:SICK
机械规格:夹紧法兰实心轴
电气接口:TTL/RS422
连接类型:电缆, 8 芯, 通用, 0.5 m
起订:1个
供应:99个
电话:15116470011
咨询发送询价
-
-
性能
每转的脉冲 500 测量步距 90° 电/脉冲 测量步距偏差 ± 18° /每转的脉冲 误差限值 ± 54° /每转的脉冲 接触率 ≤ 0.5 ± 5% 初始化时间 < 3 ms
-
电气参数
电气接口 4.5 V ... 5.5 V, TTL/RS422 连接类型 电缆, 8 芯, 通用, 0.5 m 工作电流 ≤ 50 mA (无负荷) 负载电流 ≤ 30 mA 输出频率 ≤ 300 kHz 参考信号，数量 1 参考信号，位置 90°, 电气，与 A 和 B 进行逻辑连接 输出端短路保护 ✔ 1) MTTFd：危险故障间隔时间 600 年 (EN ISO 13849-1) 2) - 1) 只用当 Us 端和 GND 端正确连接时，短路保护才有效。.
- 2) 本产品是标准产品，而不是一个按照机械指令制作的安全部件。计算基于组件的额定负荷、40°C 的平均环境温度、8760 小时/年的使用频率。所有电子故障均被视为危险故障。详细信息请参见编号为 8015532 的文档.
-
机械参数
机械规格 夹紧法兰实心轴 轴直径 6 mm x 12 mm 材料、轴 不锈钢 材料，法兰 铝 材料、外壳 铝 材料，电缆 PVC 启动转矩 0.5 Ncm (+20 °C) 工作转矩 0.4 Ncm (+20 °C) 允许径向/轴向轴负载 40 N (径向) 1)
20 N (轴向) 1)
工作转速 6,000 min⁻1 2) *大工作转速 8,000 min⁻1 3) 转动惯量 0.6 gcm2 轴承使用寿命 2 x 10^9 圈 角加速度 ≤ 500,000 rad/s2 - 1) 降低轴承使用寿命可达到更高值.
- 2) 转速为 1000 转 1/min 的自发热为 3.3 K.
- 3) 不能连续运行。信号质量下降。.
-
环境参数
电磁兼容性 根据 EN 61000-6-2 和 EN 61000-6-3 标准（级别 A） 外壳防护等级 IP65 允许相对湿度 90 % (光学扫描元件不允许冷凝) 运行温度范围 ?20 °C ... +85 °C 储存温度范围 ?40 °C ... +100 °C, 无包装 抗冲击能力 100 g, 6 ms (EN 60068-2-27) 抗振能力 20 g, 10 Hz ... 2,000 Hz (EN 60068-2-6)
