品牌:菲尼克斯PHOENIX
订货号:3059773
起订:50个
供应:5000个
发货:3天内
电话:13701751775
咨询发送询价

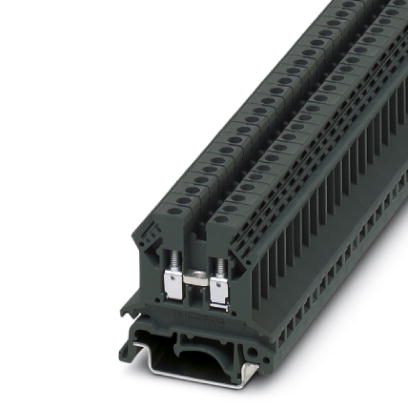

菲尼克斯 直通式接线端子：TB 2.5 B I 订货号：3059773
标称工作电压: 800 V，
标称工作电流: 24 A，
接线方式: 螺钉连接，
连接量: 2，
横截面:0.5 mm2 - 4 mm2，
AWG: 20 - 12，
宽度: 6.2 mm，
颜色: 深灰色，
安装方式: NS 35/7,5， NS 35/15， NS 32
| 层数 | 1 |
|---|---|
| 连接量 | 2 |
| 电位 | 1 |
| 额定横截面 | 2.5 mm2 |
| 颜色 | 深灰色 |
| 绝缘材料 | PA |
| 阻燃等级，符合UL 94 | V0 |
| 额定浪涌电压 | 8 kV |
| 污染等级 | 3 |
| 电涌电压类别 | III |
| 绝缘材料组 | I |
| 额定条件下的*大功耗 | 0.77 W |
| 环境温度（运行） | -40 °C ... 105 °C |
| *大负载电流 | 24 A (接线容量2.5mm2) |
| 额定电流IN | 24 A |
| 额定电压 UN | 800 V |
| 开口式侧板 | 是 |
| 冲击测试规格 | DIN EN 50274 (VDE 0660-514):2002-11 |
| 防手背接触保护 | 保证 |
| 防手指触摸 | 保证 |
| 电涌电压测试结果 | 通过测试 |
| 脉冲耐受电压测试设定点 | 9.8 kV |
| 电源频率耐受电压测试结果 | 通过测试 |
| 大功率频率耐受电压设定点 | 2 kV |
| （5x导线连接）接线点的机械稳定性测试结果 | 通过测试 |
| 弯曲测试结果 | 通过测试 |
| 弯曲测试转动速度 | 10 rpm |
| 弯曲测试 | 135 |
| 弯曲测试导线横截面／重量 | 0.5 mm2 / 0.3 kg |
| 2.5 mm2 / 0.7 kg | |
| 4 mm2 / 0.9 kg | |
| 拉伸力测试结果 | 通过测试 |
| 导线横截面拉伸力测试 | 0.5 mm2 |
| 牵引力设定点 | 20 N |
| 导线横截面拉伸力测试 | 2.5 mm2 |
| 牵引力设定点 | 50 N |
| 导线横截面拉伸力测试 | 4 mm2 |
| 牵引力设定点 | 60 N |
| 支架上紧固测试结果 | 通过测试 |
| 设定点 | 1 N |
| 电压压降测试结果 | 通过测试 |
| 要求，电压降 | ≤ 3.2 mV |
| 温度上升测试结果 | 通过测试 |
| 短路稳定性测试 | 通过测试 |
| 导线横截面短路测试 | 2.5 mm2 |
| 短时电流 | 0.3 kA |
| 热测试结果 | 通过测试 |
| 热敏特征的验证（针焰实验）有效耐受期 | 30 s |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 130 °C |
| 低温下的静态绝缘材料应用 | -60 °C |
