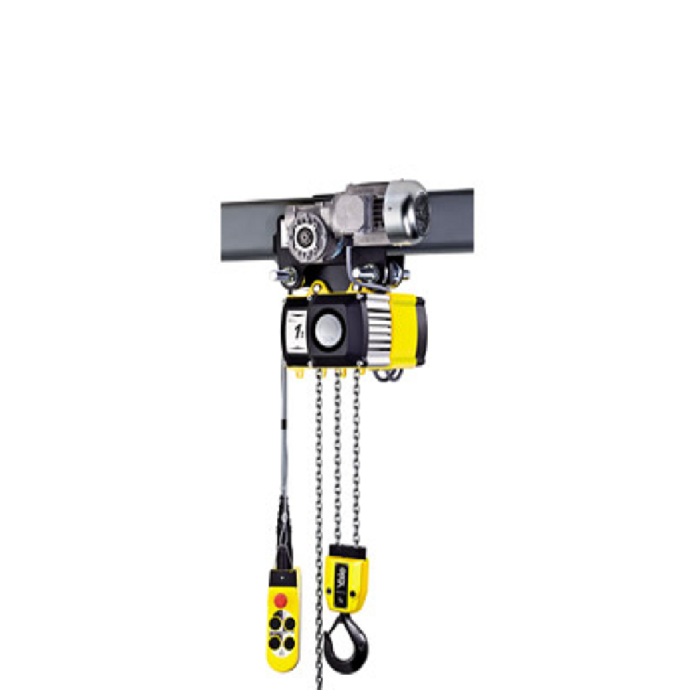

V-Star 电动环链葫芦吊柄或集成小车式悬挂式

额定载荷 250 - 2000 公斤

*新推出的耶鲁葫芦V-Star完美结合了先进的设计理念和技术创新。

坚固耐用的结构可以适合各种不同的专业应用领域。

内部集成的上下限位装置可以有效控制上下极限起升高度，从而减少通过安全离合器，电机和齿轮箱的进行制动的次数，延长这些部件的使用寿命。

产品特性

标准配置主回路接触器，提升工作安全性。

免维护齿轮机构。

优化设计的外壳结构散热性能更佳，有利于降温。

单速型号具有50%的持续接电率。双速型号的持续接电率为：慢速17%，快速33%。

制动器采用更加安全的常闭式结构，只有在通电情况下通过电磁线圈的动作才可以打开弹簧的制动压力。即使在突然断电的情况也可以保证重物不会发生自由滑落。

安全离合器可以通过外置的可调节旋钮办便的进行设置与调节，从而保证工作安全性。

电机的防护等级为IP55

控制手柄采用对人体更加安全的42V低压控制，同时具有IP65的防护等级。

采用新式的悬挂柄可以减小净空尺寸，适合空间比较紧凑的工作环境。

导链装置采用抗磨损的聚氨酯涂层纤维。

齿轮机构采用油浸式润滑，精加工硬齿而螺旋齿轮传动提供更平稳的运行并延长齿轮使用寿命。

产品特性

柔性集链袋。

可配套手动及电动小车。

技术参数

型号

标准起升高度 m

额定载荷kg
工作级别
1Am（FEM）
M4（ISO）

可选工作级别下的额定载荷 kg

下吊钩链条数

链条尺寸
dxp mm

起升速度*
快速（50Hz） m/min

起升速度*
慢速（50Hz） m/min

马达功率 kW

电机接电率 ED %

固定式安装净重 kg

集成手推式小车净重** kg

集成电动小车净重 kg

2m/M5

3m/M6

CPVF 2-8

3

250

200

160

1

4 x 12.2

8

2

0.37/0.09

33/17

25

40

48

CPVF 5-4

3

500

400

320

2

4 x 12.2

4

1

0.37/0.09

33/17

26

41

49

CPVF 5-8

3

500

400

320

1

5 x 15.1

8

2

0.75/018

33/17

27

42

50

CPVF 10-4

3

1000

800

630

2

5 x 15.1

4

1

0.75/018

33/17

29

44

52

CPVF 10-8

3

1000

800

630

1

7.1 x 20.5

8

2

1.5/0.37

33/17

59

78

85

CPVF 20-4

3

2000

1600

1250

2

7.1 x 20.5

4

1

1.5/0.37

33/17

64

83

90

* 所有速度都基于功率为50Hz的情况下
** 对于尺寸A/B型小车，每台集成手拉式小车比手推式小车增加2.5kg重量
*** 可提供高速版20m/min，具体请咨询工厂

小车型号

额定载荷 kg

规格尺寸

工字钢宽度 b mm

工字钢下轨高度 tmax.mm

*小转弯半径 m

电动小车行走速度 m/min (50Hz)

电动小车功率 kW (50Hz)

匹配葫芦型号

VTEF 1000-A

1000

A

58-180

19

0.9

18 or 18/4.5

0.18 or 0.18/0.06

CPVF 2-8,CPVF 5-4, CPVF 5-8, CPVF 10-4

VTEF 1000-B

1000

B

180-300

19

0.9

18 or 18/4.5

0.18 or 0.18/0.06

VTEF 2000-A

2000

A

58-180

19

1.15

18 or 18/4.5

0.18 or 0.18/0.06

CPVF 10-8, CPVF 20-4

VTEF 2000-B

2000

B

180-300

19

1.15

18 or 18/4.5

0.18 or 0.18/0.06
