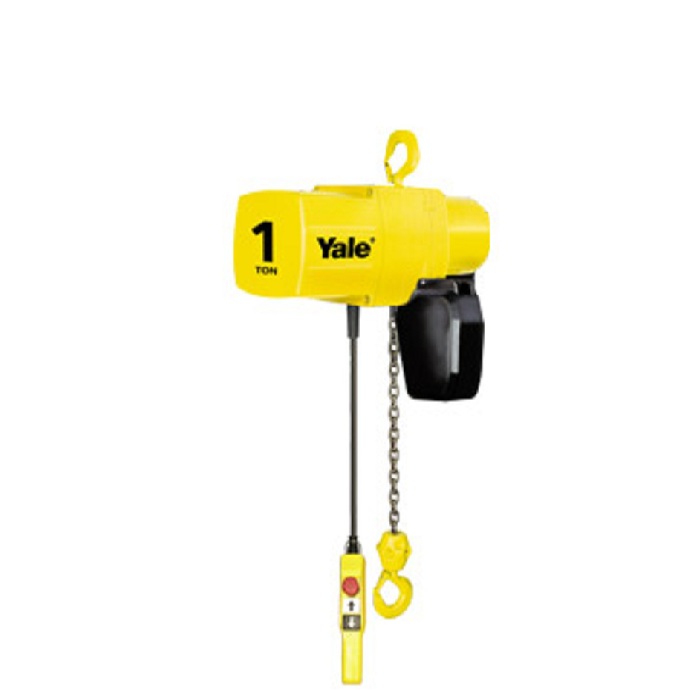

YJL 电动环链葫芦

额定载荷 250 - 2000 公斤

产品特性

此款电动葫芦采用钢质外壳和绝缘F级的马达外壳，可延长使用寿命。工作级别为H4，非常适合重工业操作环境。

外壳符合NEMA 3R的标准，有耐风雨的设计。

采川5窝轮的起升链轮设计，加强传统4窝轮的起升链轮的链条与链轮的接合度，从而葫芦运行更加平稳并减少链条磨损。

标配有过载保护装置，使得葫芦、操作人员和史撑结构由于过载或链条故障而不受损伤。

标配有上下限位装置，可以预先设置行程。

专为重工业设计的盘式制动器，运行可靠，直接作用提升和定位。

采用油浸式润滑的合金钢材质的齿轮机构命并降低操作噪音。

可搭配手动小车或单双速电动小车。

精细制造的小车车轮可适用于平面或锥形工字钢，材质也可选用铜质或不锈钢质。

产品选项

小车防撞块（若为手动小车式或电动小车式）

镀锌链条

轻型轨道系统连接件

平行工字钢手推小车

平行工字钢电动小车

技术参数

型号	额定载荷 kg	标准起升高度 m	起升速度** （50Hz） m/min	马达功率 kW	下吊钩链条数	净空 mm		净重 kg
型号	额定载荷 kg	标准起升高度 m	起升速度** （50Hz） m/min	马达功率 kW	下吊钩链条数	- 吊钩式	- 固定式	- 吊钩式	- 固定式
YJL 1/4-32(*)	250	3	8.0/2.7	0.37/0.12	1	460	428	34	34
YJL 1/2-32(*)	500	3	8.0/2.7	0.75/0.25	1	460	428	40	40
YJL 1-16(*)	1000	3	4.0/1.3	0.75/0.25	1	460	428	41	41
YJL 2-8(*)	2000	3	2.0/0.7	0.75/0.25	2	530	428	45	45
* 吊钩式，括号中的“”请替换为“TH”；固定式，括号中的“”请替换为“LG”； ** 所有速度都基于功率为50Hz的情况下

手推式/手拉式小车

型号	额定载荷 kg	标准起升高度 m	工字钢宽度 ** mm	*小转弯半径 m	净空 mm	净重 kg
型号	额定载荷 kg	标准起升高度 m	工字钢宽度 ** mm	*小转弯半径 m	净空 mm	- 手推式	- 手拉式
YJL 1/4-32(*)	250	3	65-222	1.15	451	52	55
YJL 1/2-32(*)	500	3	65-222	1.15	451	58	61
YJL 1-16(*)	1000	3	65-222	1.15	451	59	62
YJL 2-8(*)	2000	3	65-222	1.15	521	63	66
* 手推式，括号中的“”请替换为“PT”；手拉式，括号中的“”请替换为“GT”； ** 可提供适用于其他工字钢宽度的小车。具体请咨询工厂

电动小车式

型号	额定载荷 kg	标准起升高度 m	工字钢宽度 *** mm	*小转弯半径 m	电动小车行走速度 ** （50Hz） m/min	小车电机 kW	净空 mm	净重 kg
YJL 1/4-32(MT)	250	3	65-222	1.15	18/4.5	0.18/0.06	466	82
YJL 1/2-32(MT)	500	3	65-222	1.15	18/4.5	0.18/0.06	466	88
YJL 1-16(MT)	1000	3	65-222	1.15	18/4.5	0.18/0.06	466	89
YJL 2-8(MT)	2000	3	65-222	1.15	18/4.5	0.18/0.06	536	93
* 所有速度都基于功率为50Hz的情况下； ** 可提供适用于其他工字钢宽度的小车。具体请咨询工厂

吊钩式/固定式小车
