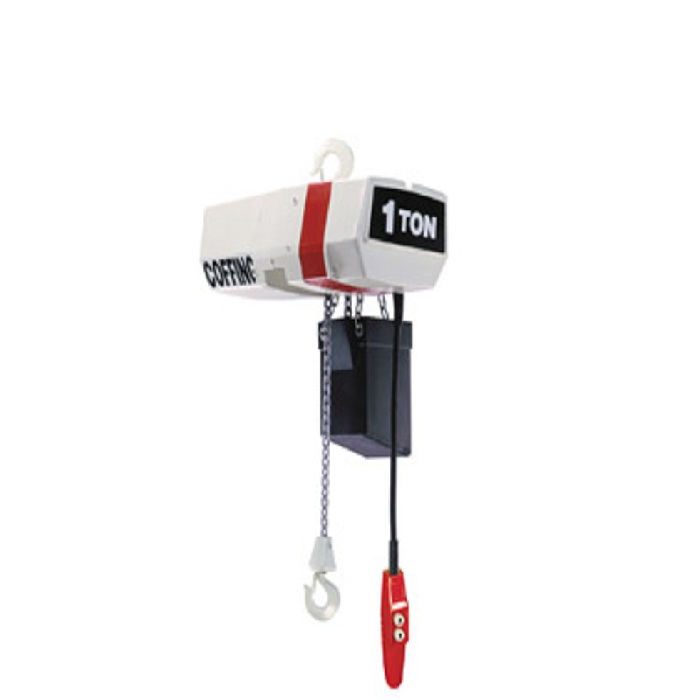

EC 电动环链葫芦

额定载荷 250 - 5000 公斤

EC型电动环链葫芦专为重型T业应川的高性能葫芦。为提高品质安全，EC型电动葫芦配备机械负载制动器，马达制动器和过载离合器作为标准配件。

产品特性

额定载荷范围从1/4至5吨，提升高度3米。其它高度也可按要求提供。标准控制手柄线长度比提升高度短1.2米。

悬挂方式可选择固定或旋转上吊钩，吊柄，手推式/手拉式小车和电动小车。

双制动设计。第一组为机械负载制动器，第二组为电磁盘式制动器。为控制货物下降提供更多可靠性。

采用长闭式弹簧盘式电动制动器，当松开控制键或发生断电时可通过弹簧直接作用制动，停止货物运行。

人体工程学手柄-坚固且防腐蚀。符合人体手部轮廓，标准为24V控制电压并且符合NEMA 3R（防水）标准保证使用者安全，也可提供115V电压。

5窝轮起升链轮-更好地改进链条贴合度，从而平稳运行，减少磨损。

限位开关-可调式上下限位开关以调整货物行程。

齿轮传动机构-在EC小型葫芦采用第一级螺旋齿轮传动机构；在EC大型葫芦采用第一和三级螺旋齿轮传动机构。传动齿轮采用精密机械加工的合金钢材质，经油浸达到操作更长久，噪音更低。

过载离合器- 一旦发生过载，滑链或反相时，保证使用者，葫芦和支撑结构的安全。

小型框架设计-外壳用铝合金铸造，不但轻巧，而且马达高达1HP的设计。

大型框架设计-铸铁铸造承重外壳，强度高。铝合金铸造的非承重外壳则轻巧。可用于*大转矩为2和3匹3相的马达。

持久耐用的构造-符合ASME/ANSI B30.16及CSA标准。

产品选项

各种吊钩

集链盒

防雨罩

远程摇控装置

防腐蚀选项

防火花选项

外形尺寸

型号

额定载荷 kg

标准起升高度 m

其实速度 m/min

电机功率 kW

下吊钩链条数

外形尺寸

净重 kg

单速

双速

EC-0516

250

3

4

1.3

0.2

1

S

45

EC-0532

250

3

8

2.7

0.4

1

S

49

EC-0564

250

3

16

5.3

0.7

1

S

52

EC-1009

500

3

2.25

0.8

0.2

1

S

47

EC-1016

500

3

4

1.3

0.4

1

S

48

EC-1032

500

3

8

2.7

0.7

1

S

53

EC-2004

1000

3

1

0.3

0.2

2

S

52

EC-2008

1000

3

2

0.7

0.4

2

S

52

EC-2012

1000

3

3

1.0

0.7

1

S

51

EC-2016

1000

3

4

1.3

0.7

1

S

53

EC-2032

1000

3

8

2.7

1.5

1

L

133

EC-2048

1000

3

12

4.0

2.2

1

L

136

EC-4006

2000

3

1.5

0.5

0.7

2

S

57

EC-4008

2000

3

2

0.7

0.7

2

S

60

EC-4016

2000

3

4

1.3

1.5

1

L

133

EC-4024

1800

3

6

2.0

2.2

1

L

136

EC-6005

2700

3

1.25

0.4

0.7

3

S

90

EC-6010

3000

3

2.5

0.8

1.5

2

L

153

EC-6016

3000

3

4

1.3

2.2

2

L

156

EC-8008

3600

3

2

0.7

1.5

2

L

155

EC-8012

3600

3

3

1.0

2.2

2

L

158

EC-10005

5000

3

1.25

0.4

1.5

3

L

177

EC-10008

5000

3

2

0.7

2.2

3

L

177

*S=小型葫芦外型，平行悬挂，单相或三相。
L=大型葫芦外型，交叉悬挂，只供三相。

联系方式

公司:德国yale葫芦
姓名:罗建伟(先生)
职位:销售工程师
电话:021-53521755

咨询
手机:17521388922

咨询
传真:021-68906876
地区:上海
地址:上海市宝山区富联一路98弄6号G区5楼
邮件:ljw@gongboshi.com
QQ:2837691180

型号	额定载荷 kg	标准起升高度 m	其实速度 m/min		电机功率 kW	下吊钩链条数	外形尺寸	净重 kg
型号	额定载荷 kg	标准起升高度 m	单速	双速	电机功率 kW	下吊钩链条数	外形尺寸	净重 kg
EC-0516	250	3	4	1.3	0.2	1	S	45
EC-0532	250	3	8	2.7	0.4	1	S	49
EC-0564	250	3	16	5.3	0.7	1	S	52
EC-1009	500	3	2.25	0.8	0.2	1	S	47
EC-1016	500	3	4	1.3	0.4	1	S	48
EC-1032	500	3	8	2.7	0.7	1	S	53
EC-2004	1000	3	1	0.3	0.2	2	S	52
EC-2008	1000	3	2	0.7	0.4	2	S	52
EC-2012	1000	3	3	1.0	0.7	1	S	51
EC-2016	1000	3	4	1.3	0.7	1	S	53
EC-2032	1000	3	8	2.7	1.5	1	L	133
EC-2048	1000	3	12	4.0	2.2	1	L	136
EC-4006	2000	3	1.5	0.5	0.7	2	S	57
EC-4008	2000	3	2	0.7	0.7	2	S	60
EC-4016	2000	3	4	1.3	1.5	1	L	133
EC-4024	1800	3	6	2.0	2.2	1	L	136
EC-6005	2700	3	1.25	0.4	0.7	3	S	90
EC-6010	3000	3	2.5	0.8	1.5	2	L	153
EC-6016	3000	3	4	1.3	2.2	2	L	156
EC-8008	3600	3	2	0.7	1.5	2	L	155
EC-8012	3600	3	3	1.0	2.2	2	L	158
EC-10005	5000	3	1.25	0.4	1.5	3	L	177
EC-10008	5000	3	2	0.7	2.2	3	L	177
