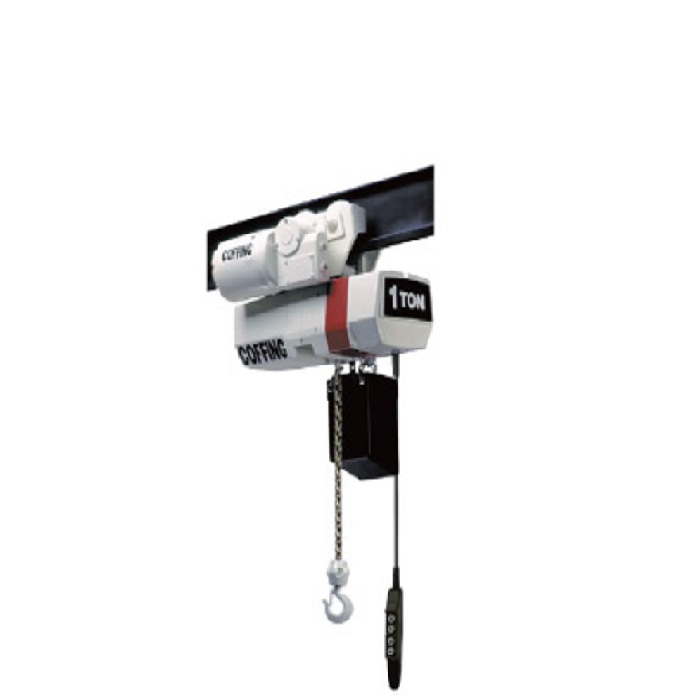

EC 电动环链葫芦集成小车悬挂方式

额定载荷 250 - 5000 公斤

手推/手拉式小车和电动小车与EC型吊钩式葫芦的产品特性相同，但应用更加广泛。

手推式小车-用于手动电动葫芦。

手拉式小车-用于更精确的葫芦定位。标准手拉链长度比提升高度短0.6米。

电动驱动小车-用于快速定位葫芦以及更长的行程距离。标准速度是8.9或19.1米/分钟，亦可要求其它速度。

双速电动小午型号-可选速度比为3:1，3相，只有单电压。

侧板-与缓冲器作川相同，保护车轮。可应用于标准工字钢，宽工字钢和轨道。

可选指定类掣和横梁的尺寸。

精密小车车轮-经机械加工铸铁车轮，配有密封的润轴承机构可延长小车操作寿命。电动小车车轮经热处理可增加耐用性。也可选择铜质或不锈钢乍轮。

双小车设计-四轮设计，可应用于1/4-3吨的葫芦，*小转弯半径为1.219米。八轮设计可应用于4-5吨的葫芦，减低横梁轮缘压力。

技术参数

型号	额定载荷 kg	标准起升高度 m	外形尺寸	工字钢宽度 mm	*小转弯半径 mm	净重 kg
型号	额定载荷 kg	标准起升高度 m	外形尺寸	工字钢宽度 mm	*小转弯半径 mm	ECT	ECGT	ECMT
EC(†)-0516	250	3	S	85 - 178	1219	65	70	81
EC(†)-0532	250	3	S	85 - 178	1219	69	73	85
EC(†)-0564	250	3	S	85 - 178	1219	72	77	88
EC(†)-1009	500	3	S	85 - 178	1219	68	72	84
EC(†)-1016	500	3	S	85 - 178	1219	68	72	84
EC(†)-1032	500	3	S	85 - 178	1219	73	78	89
EC(†)-2004	1000	3	S	85 - 178	1219	72	77	88
EC(†)-2008	1000	3	S	85 - 178	1219	72	77	88
EC(†)-2012	1000	3	S	85 - 178	1219	71	76	87
EC(†)-2016	1000	3	S	85 - 178	1219	73	78	89
EC(†)-2032	1000	3	L	85 - 178	1219	156	161	169
EC(†)-2048	1000	3	L	85 - 178	1219	156	161	169
EC(†)-4006	2000	3	S	85 - 178	1219	77	82	93
EC(†)-4008	2000	3	S	85 - 178	1219	80	85	96
EC(†)-4016	2000	3	L	85 - 178	1219	156	161	169
EC(†)-4024	1800	3	L	85 - 178	1219	159	164	163
EC(†)-6005	2700	3	S	85 - 178	1219	117	122	144
EC(†)-6010	3000	3	L	85 - 178	1219	178	183	191
EC(†)-6016	3000	3	L	85 - 178	1219	181	186	194
EC(†)-8008	3600	3	L	102 - 178	**	234	239	252
EC(†)-8012	3600	3	L	102 - 178	**	237	242	255
EC(†)-10005	5000	3	L	102 - 178	**	252	257	270
EC(†)-10008	5000	3	L	102 - 178	**	256	260	273
† 指定ECT为手推式小车，ECGT为手拉式小车，ECMT为电动小车 * S=小型葫芦外型，平行悬挂，单相或三相。L=大型葫芦外型，交叉悬挂，只供三相。 ** 3.6&5吨只能在直轨上运行。如需铰接型且*小转弯半径1.2米，请咨询工厂
