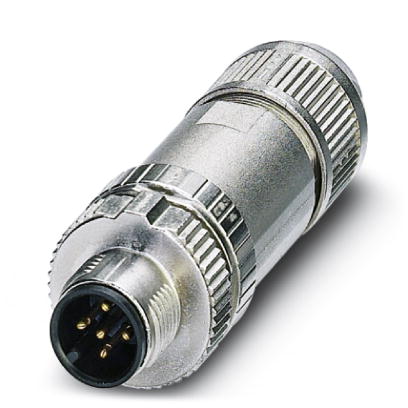

菲尼克斯 插拔式桥接件：FBS 10-5 订货号：3030213连接器 SACC-M12MS-5PL SH 订货号：1424658
连接器，5-芯，屏蔽，插头 直头 M12，A编码，直插式连接，螺圈材料: 锌铸，镀镍，电缆外径 4 mm ... 8 mm
尺寸
| 直径外壳 | 19 mm |
|---|---|
| 长度 | 60 mm |
| 光纤外径 | 4 mm ... 8 mm |
| 保护层剥线长度 | 29 mm |
| 单根电线的剥线长度 | 8 mm |
常规
| 40 °C时的额定电流 | 4 A |
|---|---|
| 额定电压 | 60 V DC |
| 48 V AC | |
| 位数 | 5 |
| 绝缘电阻 | ≥ 100 MΩ |
| 防插错编码 | A - 标准 |
| 标准/规范 | M12 针式插头连接器 IEC 61076-2-101 |
| 冲击，振动 EN 50155:2001 | |
| 状态显示 | 否 |
| 电涌电压类别 | II |
| 污染等级 | 3 |
| 连接方式 | 直插式连接 |
| 导线横截面 | 0.14 mm2 ... 0.75 mm2 (不带冷压头) |
| 0.08 mm2 ... 0.5 mm2 (带套管) | |
| 0.14 mm2 ... 0.75 mm2 (刚性) | |
| AWG导线横截面 | 26 ... 18 (不带冷压头) |
| 28 ... 20 (带套管) | |
| 插／拔周期 | ≥ 100 |
| 扭矩 | 0.4 Nm (M12 螺圈) |
| 0.8 Nm (带连接套筒的连接器) | |
| 3 Nm (带连接套筒的压紧螺母) | |
| 组装说明 | 连接导线时可以使用冷压头，或者不使用冷压头 |
材料
| 阻燃等级，符合UL 94 | V0 |
|---|---|
| 接触件材料 | CuSn |
| 材料接触表面 | Ni/Au |
| 接触件载体材料 | PA 6.6 |
| 夹具本体材料 | 锌铸，镀镍 |
| 螺圈材料 | 锌铸，镀镍 |
| 密封材料 | NBR |
| 附件规格 | TPE-U (回拉式弹簧，重量：1.1 g) |
| PA 6 (助拔按钮) | |
| 标准/规范 | PA 6.6: 铁路车辆防火 - 需要套件R22、R23、R24、R25和R26 符合DIN EN 45545-2标准 (风险层 HL1 - HL3) |
| PA 6: 铁路车辆防火 — 需要整套R22、R23和R24 符合DIN EN 45545-2标准 (风险层 HL1 - HL3) |
