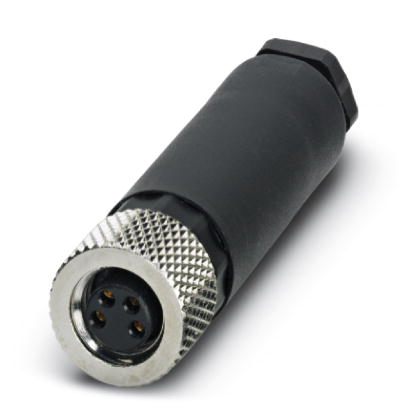

菲尼克斯 连接器 SACC-M 8FS-4CON-M-SW 订货号：1506891
连接器，4-芯，孔式 直头 M8，A编码，螺钉连接，螺圈材料: 镀镍铜，电缆外径 3.5 mm ... 5 mm
尺寸
| 直径外壳 | 12 mm |
|---|---|
| 长度 | 45 mm |
| 光纤外径 | 3.5 mm ... 5 mm |
| 保护层剥线长度 | 12 mm |
| 单根电线的剥线长度 | 4 mm |
常规
| 40 °C时的额定电流 | 4 A |
|---|---|
| 额定电压 | 30 V AC |
| 30 V DC | |
| 位数 | 4 |
| 绝缘电阻 | ≥ 100 MΩ |
| 防插错编码 | A - 标准 |
| 标准/规范 | M8针式插头连接器 IEC 61076-2-104 |
| 状态显示 | 否 |
| 电涌电压类别 | III |
| 污染等级 | 3 |
| 连接方式 | 螺钉连接 |
| 导线横截面 | 0.14 mm2 ... 0.5 mm2 (不带冷压头) |
| 0.14 mm2 ... 0.5 mm2 (带套管) | |
| 0.14 mm2 ... 0.5 mm2 (刚性) | |
| AWG导线横截面 | 26 ... 20 (不带冷压头) |
| 插／拔周期 | ≥ 100 |
| 扭矩 | 0.2 Nm (M8螺圈) |
| 0.5 Nm (带连接套筒的连接器) | |
| 0.3 Nm ... 0.4 Nm (用于外径为3 mm ... 4 mm的电缆的压力螺钉) | |
| 0.8 Nm ... 1 Nm (外部电缆直径为4 mm ... 5 mm时使用的压力螺钉) | |
| 0.1 Nm (螺钉接线端子) | |
| 组装说明 |
连接导线时可以使用冷压头（不带绝缘）或者不使用冷压头。 |
