品牌:西门子
型号:6ES7323-1BL00-0AA0
起订:1台
供应:99台
发货:3天内
电话:13601696230
咨询发送询价
产品详细说明
产品参数
|

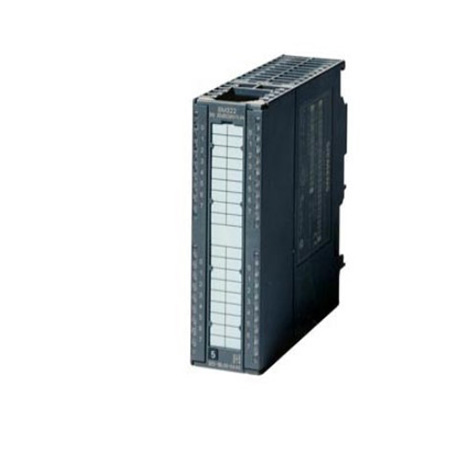

SIMATIC S7-300，数字量模块SM 323，光电隔离，16 DI和16 DO， 24V DC，0.5A，总电流 4A，40针 | |
| 电源电压 | ||
| 负载电压 L+ | ||
| ● 额定值 (DC) | 24 V | |
| ● 允许范围，下限 (DC) | 20.4 V | |
| ● 允许范围，上限 (DC) | 28.8 V | |
| 输入电流 | ||
| 来自负载电压 L+（空载），*大值 | 80 mA | |
| 来自背板总线 DC 5 V，*大值 | 80 mA | |
| 功率损失 | ||
| 功率损失，典型值 | 6.5 W | |
| 数字输入 | ||
| 数字输入端数量 | 16 | |
| 输入特性符合 IEC 61131，类型 1 | 是 | |
| 可同时控制的输入端数量 | ||
| 水平安装位置 | ||
| — 高可达 40 ℃， | 16 | |
| — 高可达 60 ℃， | 8 | |
| 垂直安装位置 | ||
| — *高可达 40 ℃， | 16 | |
| 输入电压 | ||
| ● 输入电压类型 | DC | |
| ● 额定值 (DC) | 24 V | |
| ● 对于信号“0” | -30 至 +5V | |
| ● 对于信号“1” | 13 至 30V | |
| 输入电流 | ||
| ● 对于信号“1”，典型值 | 7 mA | |
| 输入延迟（输入电压为额定值时） | ||
| 对于标准输入端 | ||
| — 从“0”到“1”时，小值 | 1.2 ms | |
| — 从“0”到“1”时，大值 | 4.8 ms | |
| — 从“1”到“0”时，小值 | 1.2 ms | |
| — 从“1”到“0”时，大值 | 4.8 ms | |
| 导线长度 | ||
| ● 屏蔽，大值 | 1 000 m | |
| ● 未屏蔽，大值 | 600 m | |
| 数字输出 | ||
| 数字输出端数量 | 16 | |
| 短路保护 | 是 | |
| ● 响应阈，典型值 | 1 A | |
| 感应式关闭电压的限制 | L+ (-48 V) | |
| 控制数字输入 | 是 | |
| 输出端的通断能力 | ||
| ● 照明负载时的*大值 | 5 W | |
| 负载电阻范围 | ||
| ● 下限 | 48 | |
| ● 上限 | 4 k | |
| 输出电压 | ||
| ● 对于信号 “1”，小值 | L+ (-0.8 V) | |
| 输出电流 | ||
| ● 对于信号“1”的额定值 | 0.5 A | |
| ● 针对信号“1”的允许范围，小值 | 5 mA | |
| ● 针对信号“1”的允许范围，大值 | 0.6 A | |
| ● 针对信号“1”的小负载电流 | 5 mA | |
| ● 针对信号“0”的剩余电流，大值 | 0.5 mA | |
| 电阻负载时的输出延迟 | ||
| ● 从 “0” 到“1”，大值 | 100 μs | |
| ● 从 ”1” 到“0”，大值 | 500 μs | |
| 两个输出端并联 | ||
| ● 用于增加功率 | 否 | |
| ● 用于冗余控制负载 | 是; 只有同组输出 | |
| 开关频率 | ||
| ● 电阻负载时的大值 | 100 Hz | |
| ● 电感负载时的大值 | 0.5 Hz | |
| ● 照明负载时的大值 | 100 Hz | |
| 输出端的总电流（每组） | ||
| 水平安装位置 | ||
| — *高可达 40 ℃，大值 | 4 A | |
| — *高可达 60 ℃，大值 | 3 A | |
| 垂直安装位置 | ||
| — *高可达 40 ℃，大值 | 2 A | |
| 导线长度 | ||
| ● 屏蔽，大值 | 1 000 m | |
| ● 未屏蔽，大值 | 600 m | |
| 传感器 | ||
| 可连接传感器 | ||
| ● 双线传感器 | 是 | |
| — 允许的闭路电流（双线传感器） 大值 | 1.5 mA | |
| 等时模式 | ||
| 节拍同步运行（应用程序至端口同步） | 否 | |
| 报警/诊断/状态信息 | ||
| 报警 | 否 | |
| 诊断功能 | 否 | |
| 诊断显示 LED | ||
| ● 数字输出状态显示（绿色） | 是 | |
| ● 数字输入状态显示（绿色） | 是 | |
| 电位隔离 | ||
| 数字输入电位隔离 | ||
| ● 在通道之间 | 是 | |
| ● 在通道之间，分组点数 | 16 | |
| ● 在通道和背板总线之间 | 是; 光电耦合器 | |
| 数字输出电位隔离 | ||
| ● 在通道之间 | 是 | |
| ● 在通道之间，分组点数 | 8 | |
| ● 在通道和背板总线之间 | 是; 光电耦合器 | |
| 允许的电位差 | ||
| 在不同电路之间 | 75V DC/60V AC | |
| 绝缘 | ||
| 绝缘测试，使用 | DC 500 V | |
| 连接技术 | ||
| 需要的前置插头 | 40 针 | |
| 尺寸 | ||
| 宽度 | 40 mm | |
| 高度 | 125 mm | |
| 深度 | 120 mm | |
| 重量 | ||
| 重量，约 | 260 g | |
