品牌:普洛菲斯
系列:GP4100系列
尺寸:10英寸
类型:可编程人机界面
起订:1台
供应:1000台
发货:3天内
电话:021-60525262
咨询发送询价
基本产品信息
类型
可编程人机界面
系列
GC4000系列
显示屏尺寸
10"宽屏

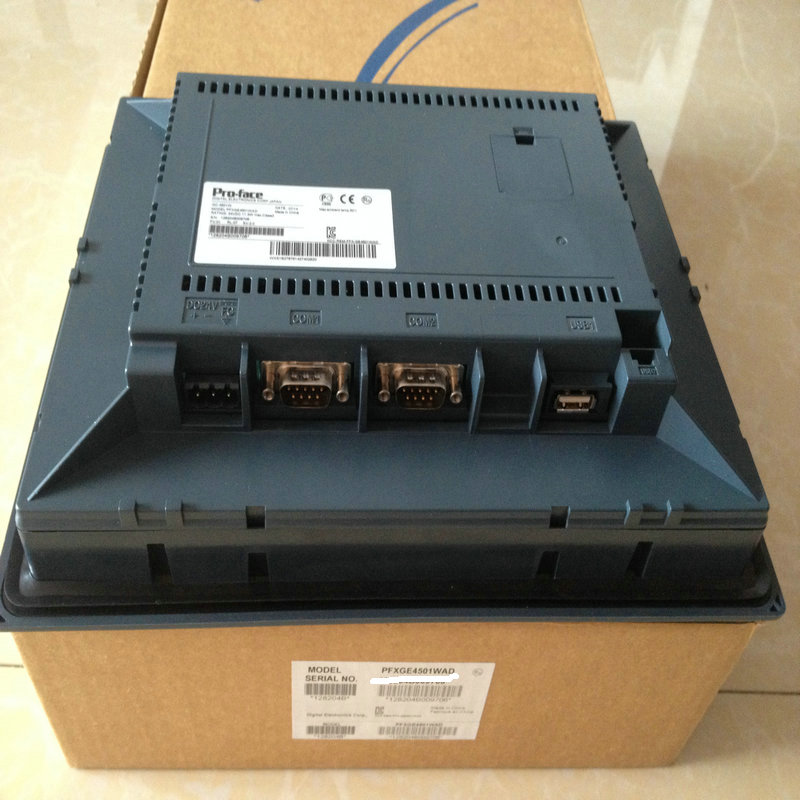

型号
PFXGE4501WAD
全球代码
PFXGE4501WAD
产品特点
10" 宽屏
*晚订单日期
2017/09/29
推荐替换产品
替换产品1
显示规格
显示屏类型
TFT 真彩 LCD
显示尺寸
10.1" 宽屏
分辨率
800 x 480 像素 (WVGA)
有效显示面积
W219.6 x H131.76 mm
显示颜色
65,536色
背光灯
LED
背光灯寿命
20,000小时以上(在25℃的环境下连续工作 - 亮度下降至原来的50%)
亮度调节
可通过触摸面板进行8级调节
触摸面板类型
电阻式(模拟)
触摸面板寿命
点触100万次，滑触10万次
语言字体
ASCII码：(编码页850) 字母数字(包括欧洲字符)
中文(简体)：GB2312-80
日语：ANK 158，日本汉字：6,962 (日本工业标准 1 & 2) (包括607非汉字字符)
韩语：(KSC5601 - 1992 codes) 韩语字体
中文(繁体)：BIG 5
中文(简体)：GB2312-80
日语：ANK 158，日本汉字：6,962 (日本工业标准 1 & 2) (包括607非汉字字符)
韩语：(KSC5601 - 1992 codes) 韩语字体
中文(繁体)：BIG 5
字符大小
8×8像素，8×16像素，16×16像素和32×32像素字体
字体大小
宽度可扩展1、2、4、8倍，高度可扩展1/2、1、2、4、8倍。
8 x 8 点
40字符 x 30行
8 x 16 点
40字符 x 15行
16 x 16 点
20字符 x 15行
32 x 32 点
10字符 x 7行
电气规格
输入电压
24 Vdc
电压降
1ms以下(*低输入电压)，10ms以下(额定输入电压)
功耗
5W
瞬时电流
50 A以下
绝缘强度
600 Vac，20 mA 小于1分钟
绝缘电阻
500 Vdc, 10 MΩ 以上
环境规格
国际安全标准
工作温度
0 ~ 50 °C
存储温度
-20 ~ +60 °C
工作湿度
85%RH(无凝露，湿球温度计温度: 39℃以下)
存储湿度
85%RH(无凝露，湿球温度计温度: 39℃以下)
防尘
0.1mg/m3以下(绝缘级)
污染等级
2级污染
空气质量
无腐蚀性气体
气压(工作海拔)
海拔2,000米以下
抗振性能
符合IEC/EN60068-2-6标准，5~150Hz，3.5mm以下，1gn pm 3轴
抗冲击性能
符合IEC 60068-2-27标准，1/2正弦波持续11ms，3个轴向各15g
抗静电性能
符合EN/IEC 61131-2标准，4kV(接触式放电), 8kV(非接触式放电)
电磁兼容(EMC)
符合IEC 61000-4-5标准，0.5kV(电源上的差模干扰)，1kV(电源上的共模干扰)
存储器规格
应用程序存储器
FLASH EPROM 8 MB
备份存储器
FLASH EPROM 128 KB
时钟精度
运行环境和电池寿命的变化可能使时钟误差为每月从-380到+90秒不等。
接口规格
串口(COM1)
异步传输：RS-232C；数据长度：7或8位；停止位: 1或2位；校验: 无、奇或偶；数据传输速率：2,400bps至115,200bps；接头：D-Sub 9针(凸型)
串口(COM2)
异步传输：RS-422/485； 数据长度：7或8位；校验：无、奇或偶；停止位：1或2位； 数据传输速率：2,400bps至187,500bps(MPI)； D-Sub 9针(凸型)
USB(Type-A)接口
USB2.0 (Type-A)×1，*大传输距离：5米
USB(Mini-B)接口
USB (Mini-B)×1，用于工程文件上传/下载
结构规格
接地
依照当地标准。接地电阻应在0.1Ω以下，接地导线横截面积至少为2mm2(AWG 14)。
冷却方式
自然风冷
结构
前面板：IP 65(IEC60529)，类型4外壳，仅限室内使用(Ul50)，带安装固定螺丝，背板：IP20 (IEC 60529)
外形尺寸
W275.8 x H206.8 x D59.8 mm [W10.85 x H8.14 x D2.35 in.]
外形尺寸
外形尺寸
面板开孔尺寸
安装电缆后外形尺寸
