品牌:重庆川仪
应用领域:主要适用于压差大、压力变化频繁，有轻微气蚀、闪蒸的场合
发货:3天内
电话:13122118801
咨询
详细描述

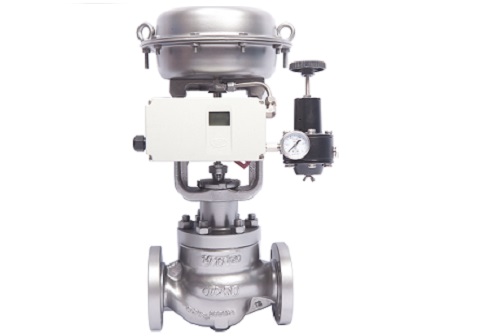

笼式调节阀阀芯阀体结构紧凑，流体通道呈S型，设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。调节阀动态稳定性好，噪音低，空化腐蚀小。调节阀泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。具有压降损失小，流量大，可调范围广，流量特性精度高。
规格参数
|
形 式Type |
铸造球型阀 Cast globe valve |
|
|
公称通径 Normal size |
DN32~600mm |
|
|
公称压力 Pressure rating |
ANSI Class 125~2500; PN 1.6~32 MPa * |
|
|
额定CV值 Rated CV value |
0.01~820 |
|
|
连接型式 End connections |
法兰型 Flanged：FF、RF、RJ、TG、MFM 焊接型 Welded end： SW（40～50mm）；BW（65～250mm） |
|
|
阀体及上阀盖材质 Body & Bonnet Material |
SCPH2/WCB,SCPH21/WC6,SCS13A/CF8,SCS14A/CF8M,SCS16A/CF3M,Ti and other alloy steels .etc. |
|
|
阀内件材质 Trim Material |
SUS304,SUS304+Stellite,SUS316,SUS316+Stellite,SUS304L,SUS316L,Monel, Hastelloy C .etc. |
|
|
流体温度 Fluid Temperature |
－196～＋566℃ |
|
|
可调范围 Rangeability |
50∶1 |
|
|
流量特性 Flow characteristics |
线性，等百分比 Linear, EQ% |
|
|
阀座泄漏量 Seat Leakage |
硬密封 metal seat |
ANSI Class IV |
|
软密封 Soft seat |
Bubble-tight ANSI Class V,VI |
|
|
执行机构 Actuator |
HA气动薄膜式 Pneumatic Diaphragm type VA/VP气缸活塞式 Cylinder piston type EIL电子式 Electronic type M8系列智能式 Intelligent type |
|
应用领域
主要适用于压差大、压力变化频繁，有轻微气蚀、闪蒸的场合。
