阀体形式 Type

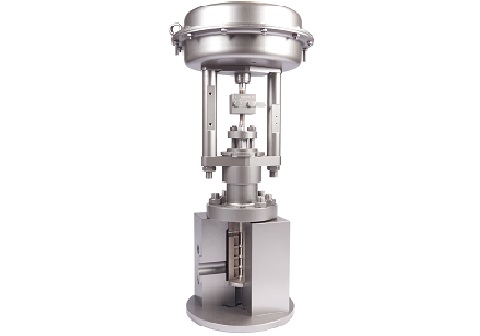

角型单座锻造球型阀 Single seated, forging angle valve

公称通径 Nominal size

DN25～100mm

额定CV值 Rated CV value

0.63～63

公称压力 Pressure rating

PN22～32，ANSI900～2500

流体温度 Fluid Temperature

-45～+566℃

连接方式 End connections

法兰型 Flanged：RF、RJ、透镜垫 Lens ring washer

阀体材质 Body Materials

SCPH2/WCB，SCPH21/WC6，SCS13A/CF8，SCS14A/CF8M

SCS16A/CF3M，Ti

阀内件材质 Trim Materials

SUS316，SUS316L，SUS410，SUS440C，SUS630，R.TFE

(柔性)石墨 Graphite，四氟 Teflon

可调比 Rangeability

30：1

流体特性 Flow characteristics

线型 Linear

阀座泄漏量Leakage

ANSI Class IV

执行机构 Actuator

气动薄膜式 HA，电子式 EIL，智能式 M8系列
