品牌:重庆川仪
应用领域:主要适用于高温及高压差场合。
发货:3天内
电话:13122118801
咨询
详细描述

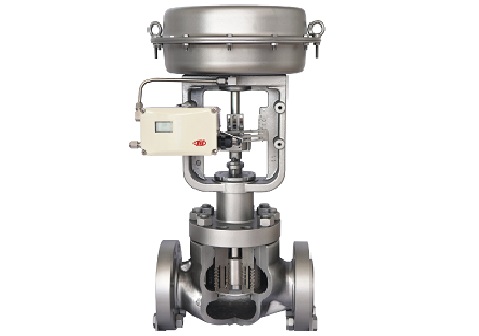

HKG多级降压低噪音调节阀是我厂在吸收CV3000调节阀技术的基础上自主研发的实用新型阀门，特殊的阀内件设计可实现阀门在高温高压差工况下达到降噪降压的效果。该系列阀门采用多层套筒结构，套筒层数一般为2～6层，***高压差可达7MPa。
原理：当流体介质流经阀体内件时，复杂的节流通道具有较大的阻尼系数，会逐级降低压力和速度，防止对内件的冲蚀。同时声波在节流通道中收缩、膨胀以及摩擦，不断消耗其能量，能很好吸收一定的频率，降低噪音，***大降噪可达30分贝左右。
调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构或气缸执行机构，其结构紧凑，输出力大。
规格参数
形 式Type
直通单座铸造球型阀 Straight-through, single seated, cast globe valve
公称通径
Normal size
DN25~350mm
公称压力
Pressure rating
ANSI Class 300~600;
PN 4.0~6.4 MPa
额定CV值
Rated CV value
4~435
连接型式
End connections
法兰型 Flanged：FF、RF、RJ、TG、MFM
焊接型 Welded end： SW（40～50mm）；BW（65～350mm）
阀体及上阀盖材质
Body & Bonnet Material
SCPH2/WCB,SCPH21/WC6,SCS13A/CF8,SCS14A/CF8M,SCS16A/CF3M,Ti and other alloy steels .etc.
阀内件材质
Trim Material
SUS304,SUS304+Stellite,SUS316,SUS316+Stellite,SUS304L,SUS316L, SUS410，SUS630，1Cr12WMoV，Inconel 750，Hastelloy C Monel .etc.
流体温度
Fluid Temperature
－196～＋566℃
可调范围
Rangeability
25∶1
流量特性 Flow characteristics
线性，等百分比 Linear,EQ%
阀座泄漏量
Seat Leakage
硬密封 metal seat
Rated Cv0.01% ANSI Class IV
软密封 Soft seat
Bubble-tight ANSI Class VI
执行机构 Actuator
HA气动薄膜式 Pneumatic Diaphragm type
VA/VP气缸活塞式 Cylinder piston type
EIL电子式 Electronic type
M8系列智能式 Intelligent type
应用领域
主要适用于高温及高压差场合。
