品牌:重庆川仪
应用领域:广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
发货:3天内
电话:13122118801
咨询
详细描述

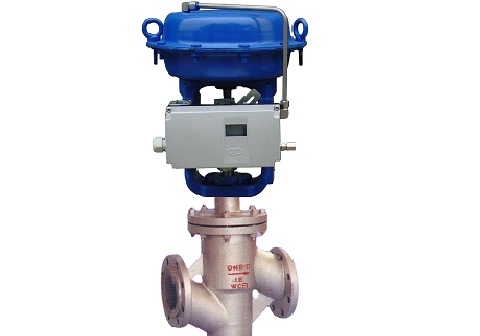

HPF 衬塑调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46)，又采用聚四氟乙烯波纹管密封。广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
特点：
1. 耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2. 密封性能好。采用波纹管和填料双重密封，确保无外渗漏。
3. 泄漏量小。由于阀芯、阀座采用软密封，故泄漏量低。
4. 配用HA执行机构，输出力大、结构紧凑。
规格参数
|
形 式Type |
直通单座铸造球型阀 Straight-through, single seated, cast globe valve |
|
|
公称通径 Normal size |
DN20～150mm，G3/4” |
|
|
公称压力 Pressure rating |
0.09～280 |
|
|
额定CV值 Rated CV value |
PN1.6 |
|
|
连接型式 End connections |
法兰型 Flanged：RF |
|
|
阀体及上阀盖材质 Body & Bonnet Material |
SCPH2/WCB+F46/PF SCS13A/CF8+F46/PFA |
|
|
阀内件材质 Trim Material |
SUS304+F46/PFA SUS410+F46/PFA .etc. |
|
|
流体温度 Fluid Temperature |
－20～＋120℃（衬F46 Lining F46） －20～＋150℃（衬PFA Lining PFA） |
|
|
可调范围 Rangeability |
30∶1 |
|
|
流量特性 Flow characteristics |
线性，等百分比 Linear,EQ% |
|
|
阀座泄漏量 Seat Leakage |
硬密封 metal seat |
Rated Cv0.01% ANSI Class IV |
|
执行机构 Actuator |
HA气动薄膜式 Pneumatic Diaphragm type VA/VP气缸活塞式 Cylinder piston type EIL电子式 Electronic type M8系列智能式 Intelligent type |
|
应用领域
广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
