品牌:重庆川仪
应用领域:建材,环保,电力,物料转运港口、码头
发货:3天内
电话:13122118801
咨询
详细描述

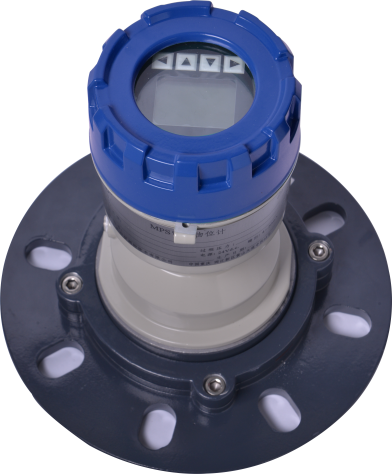

MPS50系列为两线制W波段调频连续波雷达物位仪表
适用于料仓内固体介质的连续物位测量，***大量程100m
MPS50系列雷达物位计是基于调频连续波技术的先进测量系统。雷达物位计通过透镜天线发射连续的微波信号，该发射信号的频率由锯齿波进行线性调制。连续发射的微波信号遇到被测介质表面时，由于介电常数发生突变，微波信号的部分能量被连续的反射回来，并被透镜天线系统所接收。
接收信号的频率与发射信号的频率总是存在差值的，而该差值与雷达天线到被测介质表面的距离成正比，越大的频率差值代表着越远的物料距离。由式(1)即可计算出被测物质到仪表法兰的距离。
D=1/2 · c · (ΔF/R) (1)
其中D为测量参考面到被测介质的距离，c为光（电磁波）在真空的的传播速度，ΔF为接收信号与发射信号的频率差，R为发射信号频率随时间的变化率。
然后根据用户设定的空料位位置，由式(2)即可计算出物料高度。
L=E-D (2)
其中E为测量参考面到用户设定的空料位位置，D为测量参考面到被测介质的距离，L为物料高度。
规格参数
-
仪表型号
MPS51
测量介质
水泥粉料、塑料颗粒、谷物、煤等
测量范围
40m / 100m
透镜类型
PEI / PEEK
过程连接
法兰
过程温度
-40~100℃ / -40~200℃
过程压力
0.3MPa
测量精度
5mm
信号频率
W波段（约78GHz）
波束角
4°
信号输出
两线制4～20 mA/HART
电流精度
±0.02mA
环境温度
-40℃~80℃
介质条件
εr > 1.6
供电电压
额定24VDC（***大负载电阻550欧），***大30VDC
防爆认证
Ex nA IIC T4 Gc / Ex tD A20 IP67 T139℃
外壳材质
压铸铝
防护等级
IP67
电缆入口
1 x M20*1.5 或 1 x 1/2'' NPT
吹扫接口
1/8'' NPT
编程器
红外手操器
显示器
本地显示器
资料下载：https://pan.baidu.com/s/1Hpml1eowyMAS3wELpwV6GQ
应用领域
建 材：水泥的成品库、均化库、熟料库等
环 保：脱硫石灰石粉仓
电 力：煤粉仓
物料转运港口、码头：煤仓
