品牌:重庆川仪
应用领域:建材,冶金,电力,煤焦化
发货:3天内
电话:13122118801
咨询
详细描述

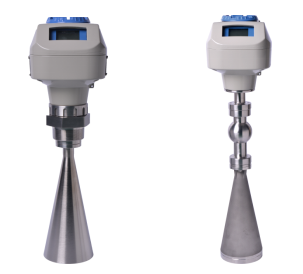

MPS30系列脉冲雷达物位计是基于时域反射原理的先进测量系统。雷达物位计的天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面时，由于介电常数发生突变，微波脉冲的部分能量被反射回来，并被天线系统接收。
接收信号的频率与发射信号的频率总是存在差值的，而该差值与雷达天线到被测介质表面的距离成正比，越大的频率差值代表着越远的物料距离。由式(1)即可计算出被测物质到仪表法兰的距离。
D=1/2 · c · (ΔF/R) (1)
其中D为测量参考面到被测介质的距离，c为光（电磁波）在真空的的传播速度，ΔF为接收信号与发射信号的频率差，R为发射信号频率随时间的变化率。
然后根据用户设定的空料位位置，由式(2)即可计算出物料高度。
L=E-D (2)
其中E为测量参考面到用户设定的空料位位置，D为测量参考面到被测介质的距离，L为物料高度。
规格参数
|
仪表型号 |
|
|
|
仪表型号 |
MPS32 |
MPS36 |
|
测量介质 |
固体 |
固体 |
|
***大量程 |
30m |
30m |
|
天线类型 |
喇叭型 |
喇叭型 |
|
过程连接 |
法兰/螺纹 |
万向法兰 |
|
过程温度 |
-40℃~200℃ |
-40℃~200℃ |
|
过程压力 |
***大1.6MPa |
大气压 |
|
测量精度 |
6mm或量程的0.05%，取大值 |
6mm或量程的0.05%，取大值 |
|
信号频率 |
K波段（约26GHz） |
|
|
信号输出 |
两线制4～20 mA/HART |
|
|
电流精度 |
±0.02mA |
|
|
环境温度 |
-40℃~80℃ |
|
|
介质条件 |
εr > 1.6（εr < 3 时用导波管或静态管） |
|
|
供电电压 |
额定24VDC（***大负载电阻550欧），***大30VDC |
|
|
防爆认证 |
Ex ia IIC T4 Ga Ex tD A20 IP67 T100℃ |
|
|
外壳材质 |
压铸铝 |
|
|
防护等级 |
IP67 |
|
|
电缆入口 |
2 x M20*1.5 或 2 x 1/2''NPT |
|
|
编程器 |
红外手操器 |
|
应用领域
电 力：电厂原煤仓、石灰石、石灰粉仓
建 材：水泥的成品库、均化库、熟料库、原料库、原煤仓等
冶 金：炼铁厂的原料仓、高炉布料仓
煤焦化：煤塔、筒仓、筛焦、焦炭仓
