品牌:重庆川仪
应用领域:建材,冶金,电力,煤焦化
发货:3天内
电话:13122118801
咨询
详细描述

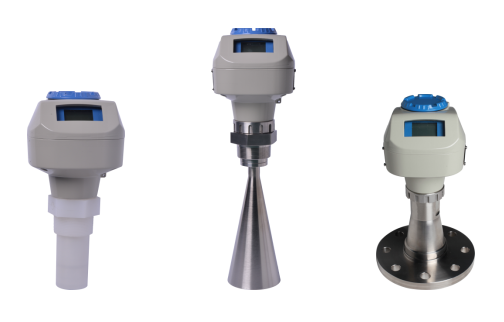

MPS20系列脉冲雷达物位计是基于时域反射原理的先进测量系统。雷达物位计的天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面时，由于介电常数发生突变，微波脉冲的部分能量被反射回来，并被天线系统接收。
接收信号的频率与发射信号的频率总是存在差值的，而该差值与雷达天线到被测介质表面的距离成正比，越大的频率差值代表着越远的物料距离。由式(1)即可计算出被测物质到仪表法兰的距离。
D=1/2 · c · (ΔF/R) (1)
其中D为测量参考面到被测介质的距离，c为光（电磁波）在真空的的传播速度，ΔF为接收信号与发射信号的频率差，R为发射信号频率随时间的变化率。
然后根据用户设定的空料位位置，由式(2)即可计算出物料高度。
L=E-D (2)
其中E为测量参考面到用户设定的空料位位置，D为测量参考面到被测介质的距离，L为物料高度。
规格参数
|
仪表型号 |
|
|
|
|
仪表型号 |
MPS21 |
MPS22 |
MPS23 |
|
测量介质 |
腐蚀性液体和浆料 |
液体和浆料 |
强腐蚀性液体和浆料 |
|
***大量程 |
10m(静态管20m) |
20m |
20m |
|
天线类型 |
PVDF棒式天线 |
喇叭型 |
全塑封天线 |
|
过程连接 |
螺纹/法兰 |
螺纹/法兰 |
法兰 |
|
过程温度 |
-40℃~80℃ |
-40℃~200℃ |
-40~170℃ |
|
过程压力 |
0.25MPa |
***大4MPa |
1.5MPa |
|
测量精度 |
3mm |
3mm |
3mm |
|
信号频率 |
K波段（约25GHz） |
||
|
信号输出 |
两线制4～20 mA/HART |
||
|
电流精度 |
±0.02mA |
||
|
环境温度 |
-40℃~80℃ |
||
|
介质条件 |
εr > 1.6（εr < 3 时用导波管或静态管） |
||
|
供电电压 |
额定24VDC（***大负载电阻550欧），***大30VDC |
||
|
防爆认证 |
Ex ia IIC T4 Ga |
||
|
外壳材质 |
压铸铝 |
||
|
防护等级 |
IP67 |
||
|
电缆入口 |
2 x M20*1.5 或 2 x 1/2''NPT |
||
|
编程器 |
红外手操器 |
||
应用领域
石 化：采油厂的原油储罐、配液站的盐酸罐、各类轻油、重油储罐
电 力：电厂脱硫脱硝浆液事故罐、计量罐，化学水
煤焦化：甲醇、精甲醇储槽
冶 金：钢厂钒钛中间反应槽、储酸罐
