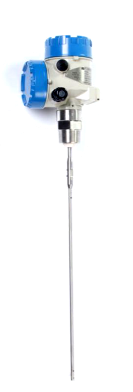

MGS系列导波雷达物位计采用时域反射技术（TDR），仪表发出的高频脉冲沿导波杆（缆）进行传播，遇到被测介质后，由于介电常数发生突变，高频脉冲的部分能量被反射，反射脉冲沿导波杆（缆）返回到仪表。

l 通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离。

2D=C×t

C:光速

t:发射脉冲与反射脉冲时间差

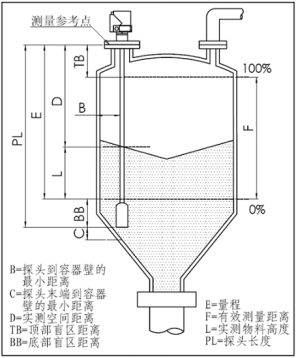

D:实际的空间距离（如右图）

l 然后根据设定的满灌和空罐位置，通过以下公式即可计算出物料高度并输出4-20mA电流。

物料高度：L=E-D

输出电流：Io=4+L*16/E

L:物料高度（如右图）

E:量程（如右图）

规格参数

技术指标

•工作频率:100MHZ-1.8GHz
•测量范围：缆式，0 - 20m；杆式、同轴式，0 - 4m
•重复性：±3mm
•分辨率：1mm
•采样：回波采样16 次/s

•响应速度：>0.2S（根据具体使用情况而定）

•输出信号：4～20mA
•精度： 0.1%

通讯接口

•符合HART协议

过程连接

•1-1/2”NPT或法兰可选

过程温度

•-40℃～150℃

过程压力

•-1.0 kgf/cm²～40 kgf/cm²

供电电源

•普通型电源：18～32VDC,纹波电压：100mv.vp.p
•本安型电源：18～28VDC,纹波电压：100mv.vp.p

•***大输出电流：22.5mA

环境条件

•-30℃～+70℃

外壳防护等级

•IP67

安全认证信息

•本安防爆等级：Ex ia ⅡCT2～T4 Ga

电缆入口

•2个M20*1.5(电缆直径9～13mm)
