重庆川仪-调节仪器仪表

详细描述

S87/S97型信号转换器是一种小型化导轨式结构的仪表，它采用高性能的模块化电路设计，运用先进的表面贴装(SMT)工艺，整机结构紧凑，外形精巧美观，安装灵活方便。利用电磁隔离技术，将其输入、输出信号和供电电源三者之间相互隔离，大大提高了仪表(系统)的可靠性和电磁兼容性抗扰度。同时，在安装配电状态下，可带电进行表体插拔与更换，极大地提高了系统的可维护性。

S87/S97型信号转换器的主要功能是将输入的标准信号(非标准信号)转换成非标准信号(标准信号)输出，以便不同规格的仪表互相兼容，从而组成各种各样的工业自动化控制系统或监测系统，可广泛应用于石油、冶金、化工、电站等行业的过程控制系统中。

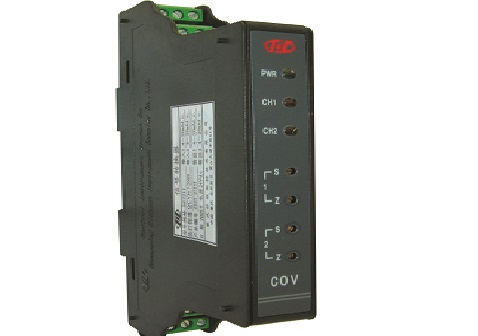

在仪表的面板上除了指示灯和零点、满度调整旋钮外，还印有表明仪表类型的字符(COV)。在面板底部，用户可粘贴标识过程通道参数(如位号)的标签。

为了满足过程控制系统工程应用的实际情况，进一步提高系统整体的安全性和可靠性，我们提供了S87普通型和S97防雷型两个系列供用户选择。

规格参数

主要性能参数及技术指标

●输入信号：4～20mA或1～5V或0～20mA或0～10mA或0～5V或0～10V或±5V或±10V直流信号。

●输出信号：4～20mA或1～5V或0～20mA或0～10mA或0～5V或0～10V或±5V或±10V直流信号。

●电流输出信号的负载能力：0～600Ω

●基本误差(精度)：±0.1%

●输出交流分量：≤40mV

●温度漂移：≤0.02%/℃

●共模抑制比：≥120dB (at 50Hz)

●供电电源：24Vd.c.±10%，纹波含量小于1%。

●消耗功率：

a) 一入一出型单通道仪表的消耗功率：≤2.5W；

b) 一入二出型和二入二出型双通道仪表的消耗功率：≤5W。

●隔离特性：仪表的输入、输出和电源三者之间相互隔离。绝缘电阻≥100MΩ(at 500Va.c.)。

●防雷特性(仅对S97型仪表)：容通电流(8/20μs)≥5kA。

●可维护性：仪表在安装配电状态下，可带电进行机芯更换。

外形尺寸及安装方式

●外形尺寸：19mm×144mm×83mm (b×h×l)

●安装方式：标准DIN-35导轨安装。

应用领域

广泛应用于电力、冶金、化工、石油、建材、轻工、核工业等行业。
