重庆川仪-调节仪器仪表

详细描述

S88/S98型频率转换器是一种小型化导轨式结构的仪表，它采用高性能的模块化电路设计，运用先进的表面贴装(SMT)工艺，整机结构紧凑，外形精巧美观，安装灵活方便。综合利用光电隔离和电磁隔离技术，将其输入、输出信号和供电电源三者之间相互隔离，大大提高了仪表(系统)的可靠性和和电磁兼容性抗扰度。同时，在安装配电状态下，可带电进行表体插拔与更换，极大地提高了系统的可维护性。

S88/S98型频率转换器的主要功能是将频率为0～10kHz、幅值在40mV～10V以内的交变输入信号转换成与之相互隔离的1～5Vd.c.或4～20mAd.c.标准信号输出，以供指示仪、记录仪、数据采集器、调节器或分散型控制系统使用，从而组成各种各样的工业自动化控制系统或监测系统，可广泛应用于石油、冶金、化工、电站等行业的过程控制系统中。

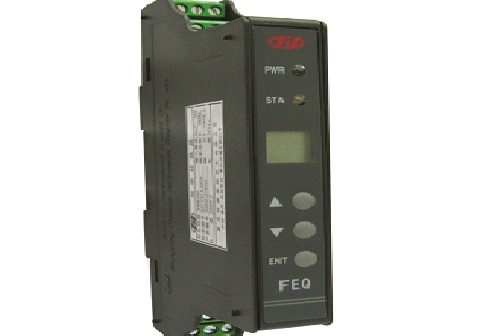

在仪表的面板上除了2个指示灯、1个LCD液晶显示器和3个功能设置按键外，还印有表明仪表类型的字符(FEQ)。在面板底部，用户可粘贴标识过程通道参数(如位号)的标签。

为了满足过程控制系统工程应用的实际情况，进一步提高系统整体的安全性和可靠性，我们提供了S88普通型和S98防雷型两个系列供用户选择。

规格参数

输入信号：频率为0～10kHz、幅值在40mV～10V的交变信号。

●输出信号：1～5Vd.c.和/或4～20mAd.c.

●电流输出信号的负载能力：0～600Ω

●基本误差(精度)：±0.1% 或 ±1Hz

●输出交流分量：≤40mV

●温度漂移：≤0.02%/℃

●共模抑制比：≥120dB (at 50Hz)

●供电电源：24Vd.c.±10%，纹波含量小于1%。

●消耗功率：

a) 一入一出型单通道仪表的消耗功率：≤2.5W；

b) 一入二出型和二入二出型双通道仪表的消耗功率：≤5W。

●隔离特性：仪表的输入、输出和电源三者之间相互隔离。绝缘电阻≥100MΩ(at 500Va.c.)。

●防雷特性(仅对S98型仪表)：容通电流(8/20μs)≥5kA。

●可维护性：仪表在安装配电状态下，可带电进行机芯更换。

应用领域

广泛应用于电力、冶金、化工、石油、建材、轻工、核工业等行业。
