品牌:西门子
品牌:西门子

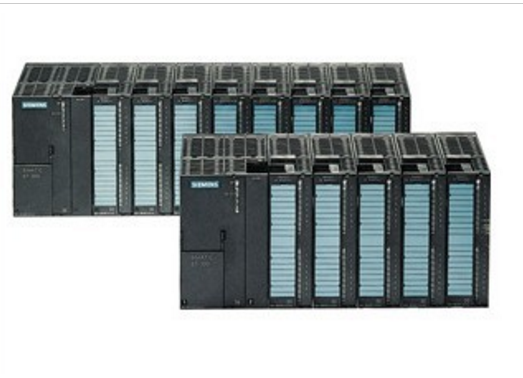

系列:S7-300
订货号:6ES73311KF020AB0
起订:1台
供应:5台
发货:3天内
电话:021-31666777
咨询发送询价
seline;">
seline;">
|
|
SIMATIC S7-300, ANALOG INPUT SM 331, OPTICALLY ISOLATED, 8 AI, 13 BIT RESOLUTION, U/I/RESISTANCE/PT100, NI100, NI1000, LG-NI1000, PTC / KTY, 66 MS MODULE UPDATE, 1 X 40 PIN | |
| 输入电流 | ||
| 来自背板总线 DC 5 V，*大值 | 90 mA | |
| 功率损失 | ||
| 功率损失，典型值 | 0.4 W | |
| 模拟输入 | ||
| 模拟输入端数量 | 8 | |
| ● 测量电阻时 | 8 | |
| 电压输入允许的输入电压（毁坏限制），*大值 | 30 V; 12 V 持续电压，*大 1 s 内 30 V | |
| 电流输入允许的输入电流（毁坏限制），*大值 | 40 mA | |
| 输入范围 | ||
| ● 电压 | 是 | |
| ● 电流 | 是 | |
| ● 热电偶 | 否 | |
| ● 电阻温度计 | 是 | |
| ● 电阻 | 是 | |
| 输入范围（额定值），电压 | ||
| ● 0 至 +10 V | 是 | |
| ● 输入电阻（0 至 10 V） | 100 k | |
| ● 1 V 至 5 V | 是 | |
| ● 输入电阻（1 V 至 5 V） | 100 k | |
| ● 1 V 至 10 V | 否 | |
| ● -1 V 至 +1 V | 是 | |
| ● 输入电阻（-1 V 至 +1 V） | 100 k | |
| ● -10 V 至 +10 V | 是 | |
| ● 输入电阻（-10 V 至 +10 V） | 100 k | |
| ● -2.5 V 至 +2.5 V | 否 | |
| ● -250 mV 至 +250 mV | 否 | |
| ● -5 V 至 +5 V | 是 | |
| ● 输入电阻（-5 V 至 +5 V） | 100 k | |
| ● -50 mV 至 +50 mV | 是 | |
| ● 输入电阻（-50 mV 至 +50 mV） | 100 k | |
| ● -500 mV 至 +500 mV | 是 | |
| ● 输入电阻（-500 mV 至 +500 mV） | 100 k | |
| ● -80 mV 至 +80 mV | 否 | |
| 输入范围（额定值），电流 | ||
| ● 0 至 20 mA | 是 | |
| ● 输入电阻（0 至 20 mA） | 100 | |
| ● -10 mA 至 +10 mA | 否 | |
| ● -20 mA 至 +20 mA | 是 | |
| ● 输入电阻（-20 mA 至 +20 mA） | 100 | |
| ● -3.2 mA 至 +3.2 mA | 否 | |
| ● 4 mA 至 20 mA | 是 | |
| ● 输入电阻（4 mA 至 20 mA） | 100 | |
| 输入范围（额定值），热电偶 | ||
| ● 类型 B | 否 | |
| ● 类型 C | 否 | |
| ● 类型 E | 否 | |
| ● 类型 J | 否 | |
| ● 类型 K | 否 | |
| ● 类型 L | 否 | |
| ● 类型 N | 否 | |
| ● 类型 R | 否 | |
| ● 类型 S | 否 | |
| ● 类型 T | 否 | |
| ● 类型 U | 否 | |
| ● 类型 TXK/TXK(L) 符合 GOST | 否 | |
| 输入范围（额定值），电阻温度计 | ||
| ● Cu 10 | 否 | |
| ● Ni 100 | 是; 标准/气候 | |
| ● 输入电阻 (Ni 100) | 100 M | |
| ● Ni 1000 | 是 | |
| ● 输入电阻 (Ni 1000) | 100 M | |
| ● LG-Ni 1000 | 是; 标准/气候 | |
| ● 输入电阻 (LG-Ni 1000) | 100 M | |
| ● Ni 120 | 否 | |
| ● Ni 200 | 否 | |
| ● Ni 500 | 否 | |
| ● Pt 100 | 是; 标准/气候 | |
| ● 输入电阻 (Pt 100) | 100 M | |
| ● Pt 1000 | 否 | |
| ● Pt 200 | 否 | |
| ● Pt 500 | 否 | |
| 输入范围（额定值），电阻 | ||
| ● 0 至 150 欧姆 | 否 | |
| ● 0 至 300 欧姆 | 否 | |
| ● 0 至 600 欧姆 | 是 | |
| ● 输入电阻（0 至 600 欧姆） | 100 M | |
| ● 0 至 6000 欧姆 | 是 | |
| ● 输入电阻（0 至 6000 欧姆） | 100 M | |
| 热电偶 (TC) | ||
| 温度补偿 | ||
| — 可参数化 | 否 | |
| — 内部温度补偿 | 否 | |
| — 使用补偿盒进行的外部温度补偿 | 否 | |
| 特性线性化 | ||
| ● 可参数化 | 是 | |
| — 对于热电偶 | 否 | |
| — 用于电阻温度计 | 是；Pt100 标准/气候；Ni100 标准/气候；Ni1000 标准/气候；LG-Ni1000 标准/气候 | |
| 导线长度 | ||
| ● 屏蔽，*大值 | 200 m; 50 mV 时*大值为 50 m | |
| 模拟值构成 | ||
| 测量原理 | 集成 | |
| 集成和转换时间/每通道分辨率 | ||
| ● 带有过调制的分辨率（包括符号在内的位数），*大值 | 13 bit | |
| ● 可参数化的集成时间 | 是; 60 / 50 ms | |
| ● 基本转换时间 (ms) | 66 / 55 ms | |
| ● 对于干扰频率 f1（单位 Hz）的干扰电压抑制 | 50 / 60 Hz | |
| 传感器 | ||
| 信号传感器连接 | ||
| ● 对于作为两线制测量变送器时的电流测量 | 是; 附带外部供电 | |
| ● 对于作为四线制测量变送器时的电流测量 | 是 | |
| ● 对于利用两线制接口进行的电阻测量 | 是 | |
| ● 对于利用三线制接口进行的电阻测量 | 是 | |
| ● 对于利用四线制接口进行的电阻测量 | 是 | |
| 误差/精度 | ||
| 整个温度范围内的操作错误限制 | ||
| ● 电压，与输入范围有关，(+/-) | 0.6 %; +/-0.6% (+/-5V，10V，1-5V，0-10V；+/-0.5%（+/-50mV，500mV，1V | |
| ● 电流，与输入范围有关，(+/-) | 0.5 %; +/-20 mA，0 至 20 mA，4 至 20 mA | |
| ● 电阻，与输入范围有关，(+/-) | 0.5 %; 0 至 6 千欧姆，0 至 600 千欧姆 | |
| ● 热电阻，与输入范围有关，(+/-) | 1 K（Pt100，Ni100，气候；Ni1000，LG-Ni1000，标准；Ni1000，LG-Ni1000，气候）；1.2 K（Pt100，Ni100，标准） | |
| 基本错误限制（25 °C 时的操作错误限制） | ||
| ● 电压，与输入范围有关，(+/-) | 0.4 %; 0.4 % (+/-5 V、10 V、1 至 5 V、0 至 10 V)；0.3 % (+/-50 mV、500 mV、1 V) | |
| ● 电流，与输入范围有关，(+/-) | 0.3 %; +/-20 mA，0 至 20 mA，4 至 20 mA | |
| ● 电阻，与输入范围有关，(+/-) | 0.3 %; 0 至 6 千欧姆，0 至 600 千欧姆 | |
| ● 热电阻，与输入范围有关，(+/-) | 1 开尔文（Pt100，Ni100，标准）；0.8 开尔文（Pt100，Ni100，气候；Ni1000，LG-Ni1000，标准；Ni1000，LG-Ni1000，气候） | |
| 报警/诊断/状态信息 | ||
| 诊断功能 | 否 | |
| 报警 | ||
| ● 诊断报警 | 否 | |
| ● 极限值报警 | 否 | |
| 诊断信息 | ||
| ● 诊断信息可读 | 否 | |
| 诊断显示 LED | ||
| ● 累积故障 SF（红色） | 否 | |
| 电位隔离 | ||
| 模拟输入电位隔离 | ||
| ● 在通道和背板总线之间 | 是 | |
| 绝缘 | ||
| 绝缘测试，使用 | DC 500 V | |
| 连接技术 | ||
| 需要的前置插头 | 40 针 | |
| 尺寸 | ||
| 宽度 | 40 mm | |
| 高度 | 125 mm | |
| 深度 | 117 mm | |
| 重量 | ||
| 重量，约 | 250 g | |
| 上一次修改： | 18.12.2015 | |
