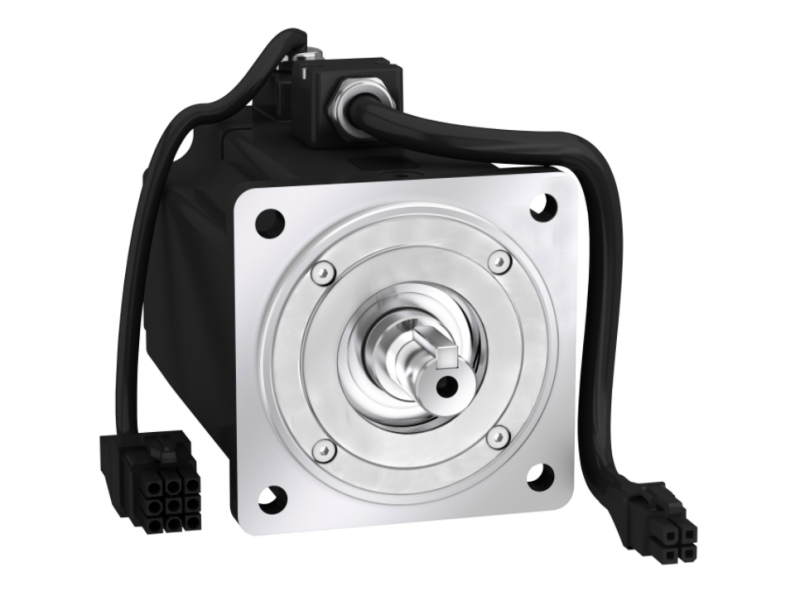

BCH伺服电机- 80mm - 750W - 带油封 - 带键 - 塑料插头
主要信息：
| 适用范围 |
Lexium 28
|
|
|---|---|---|
| 产品类型 |
伺服电机
|
|
| 产品短名 |
BCH2 |
| ***大机械速度 |
5000 rpm
|
|
|---|---|---|
| 额定电源电压 [Us] |
220 V
|
|
| 电网相数 |
三相
单相 |
|
| 连续失速电流 |
4.01 A
|
|
| 连续失速扭矩 |
2.39 N.m 适用 LXM26D 在…上 4.5 A, 220 V, 单相
2.39 N.m 适用 LXM26D 在…上 4.5 A, 220 V, 三相 2.39 N.m for LXM28... at 4.5 A, 220 V, single phase 2.39 N.m for LXM28... at 4.5 A, 220 V, three phase 2.39 N.m for LXM28... at 9 A, 110 V, single phase |
|
| 持续功率 |
750 W
|
|
| ***大失速转矩 |
7.16 N.m 适用 LXM26D 在…上 4.5 A, 220 V, 单相
7.16 N.m 适用 LXM26D 在…上 4.5 A, 220 V, 三相 7.16 N.m for LXM28... at 4.5 A, 220 V, single phase 7.16 N.m for LXM28... at 4.5 A, 220 V, three phase 7.16 N.m for LXM28... at 9 A, 110 V, single phase |
|
| 标称输出功率 |
750 W 适用 LXM26D 在…上 4.5 A, 220 V, 单相
750 W 适用 LXM26D 在…上 4.5 A, 220 V, 三相 750 W 适用 LXM28... 在…上 4.5 A, 220 V, 单相 750 W 适用 LXM28... 在…上 4.5 A, 220 V, 三相 750 W 适用 LXM28... 在…上 9 A, 110 V, 单相 |
|
| 额定力矩 |
2.39 N.m 适用 LXM26D 在…上 4.5 A, 220 V, 单相
2.39 N.m 适用 LXM26D 在…上 4.5 A, 220 V, 三相 2.39 N.m for LXM28... at 4.5 A, 220 V, single phase 2.39 N.m for LXM28... at 4.5 A, 220 V, three phase 2.39 N.m for LXM28... at 9 A, 110 V, single phase |
|
| 标称速度 |
3000 rpm 适用 LXM26D 在…上 4.5 A, 220 V, 单相
3000 rpm 适用 LXM26D 在…上 4.5 A, 220 V, 三相 3000 rpm 适用 LXM28... 在…上 4.5 A, 220 V, 单相 3000 rpm 适用 LXM28... 在…上 4.5 A, 220 V, 三相 3000 rpm 适用 LXM28... 在…上 9 A, 110 V, 单相 |
|
| ***大电流 Irms |
13.23 A 适用 LXM28... 在…上 0.75 kW, 220 V
13.23 A 适用 LXM28... 在…上 0.75 kW, 110 V |
|
| ***大恒定电流 |
4.29 A
|
|
| 适用范围 |
LXM26D 伺服驱动器 电机 在…上 0.75 kW, 220 V, 单相
LXM26D 伺服驱动器 电机 在…上 0.75 kW, 220 V, 三相 LXM28... 伺服驱动器 电机 在…上 0.75 kW, 220 V, 单相 LXM28... 伺服驱动器 电机 在…上 0.75 kW, 220 V, 三相 LXM28... 伺服驱动器 电机 在…上 0.75 kW, 110 V, 单相 |
|

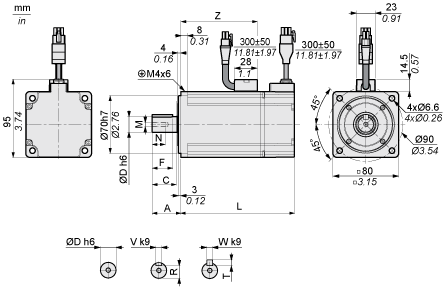

| 轴端 |
键轴
|
|
| 轴直径 |
19 mm
|
|
| 轴长度 |
35 mm
|
|
| 键宽 |
6 mm
|
|
| 反馈类型 |
20位单圈***值编码器
|
|
| 制动报闸 |
无
|
|
| 安装方式 |
亚洲标准法兰
|
|
| 电机法兰尺寸 |
80 mm
|
|
| 电气连接 |
飞线头
|
|
| 转矩常数 |
0.6 N.m/A 在…上 20 °C
|
|
| 反电动势常数 |
36 V/krpm 在…上 20 °C
|
|
| 转子惯量 |
1.54 kg.cm2
|
|
| 定子电阻 |
1.5 Ohm at 20 °C
|
|
| 定子电感 |
6.1 mH 在…上 20 °C
|
|
| 定子电气时间常数 |
4.07 ms 在…上 20 °C
|
|
| ***大径向力 Fr |
332 N 在…上 3000 rpm
|
|
| ***大轴向力 Fa |
115 N
|
|
| 刹车起动功率 |
10.2 W
|
|
| 冷却方式 |
自然通风
|
|
| 长度 |
138 mm
|
|
| 电机栈数 |
2
|
|
| 定心环直径 |
70 mm
|
|
| 定心环深度 |
4 mm
|
|
| 安装孔数 |
4
|
|
| 安装孔直径 |
6.6 mm
|
|
| 安装孔径 |
90 mm
|
|
| 轴肩与法兰盘间距 |
4 mm
|
|
| 产品净重 |
2.9 kg
|
| IP 保护等级 |
IP50 IM V3
IP65 IM B5, IM V1 |
|
|---|---|---|
| 运行温度 |
-20…40 °C
|
