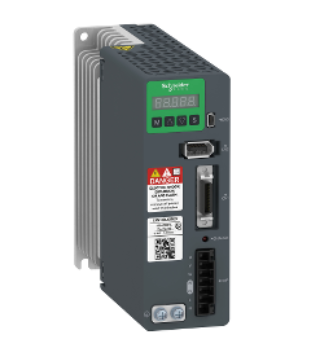

Motion servo drive, Easy Lexium 16, single phase 200...240V 0.4kW, no EMC filter
主要信息：
| 产品系列 |
Easy Lexium 16
|
|
|---|---|---|
| 产品类型 |
运动伺服驱动器
|
|
| 产品短名 |
LXM16D
|
|
| 驱动器格式 |
紧凑型外壳
|
|
| 线路电流 |
2.***, THDI 的 219.1 % 在…上 220 V, 单相
|
| 电网相数 |
单相
|
|
|---|---|---|
| 额定电源电压 [Us] |
220 V 适用 单相
|
|
| 电源电压范围 |
176…264 V 单相
|
|
| 供电频率 |
50/60 Hz - 5...5 %
|
|
| 网络频率 |
47.5...63 Hz
|
|
| 连续输出电流 |
1.6 A
|
|
| 输出电流 3s 峰值 |
7.5 A 在…上 220 V
|
|
| 连续功率 |
100 W 在…上 220 V
|
|
| 标称功率 |
0.1 kW 在…上 220 V 8 kHz
|
|
| 开关频率 |
8 kHz
|
|
| 过电压类别 |
III
|
|
| maximum leakage current |
3.5 mA
|
|
| 输出电压 |
<= 电源电压
|
|
| 电绝缘 |
电源与控制之间
|
|
| 电缆类型 |
1 屏蔽的双绞线对 (温度: 0…40 °C)
|
|
| 电气连接 |
弹簧端子, 夹紧力: 0.2...2.5 mm2, AWG 24...AWG 12 (L, N, P+, PB, U, V, W)
|
|
| 紧固扭矩 |
PE (ground): 1.4 N.m
|
|
| 离散量输入数量 |
6 可编程 (CN1)
2 脉冲序列输入(PTI) (CN1) |
|
| 离散量输入电压 |
24 V 直流 适用 逻辑
|
|
| 离散量输入逻辑 |
正极或负极 (CN1)
|
|
| 离散量输出数量 |
3
3 |
|
| 输出型式 |
逻辑 (CN1) 在…上 12...24 V DC
脉冲序列输出(PTO) (CN1) |
|
| 离散量输出电压 |
12...24 V DC
|
|
| 离散量输出逻辑 |
漏 (CN1)
|
|
| 控制信号类型 |
伺服电机编码器反馈 CN2
|
|
| 保护类型 |
防止电压反接: 输入 信号
防止短路输出信号: 输出信号 防止电压反接: 输出信号 过流保护: motor and driver 过电压: 驱动 欠电压: 驱动 过热: 驱动 过载: motor and driver 超速: 马达 |
|
| 物理接口 |
Mini USB 适用 Modbus 串行线 从
|
|
| LED状态 |
充电: LED (红色)
|
|
| 信号传输功能 |
伺服状态和故障代码 5 7-段显示单元
|
|
| 标识 |
CE
|
|
| 冷却方式 |
自然通风
|
|
| 操作位置 |
垂直
|
|
| 适用范围 |
伺服电机 BCH16 (40 mm, 1 电机堆栈)
|
|
| 宽度 |
52 mm
|
|
| 高度 |
150 mm
|
|
| 深度 |
155.2 mm
|
|
| 产品净重 |
1 kg
|
| EMC 滤波器 |
无EMC 滤波器
|
|
|---|---|---|
| 电磁兼容性 |
传导辐射 - 测试等级: 级别 3C3分类 符合 EN/IEC 61800-3
|
|
| 符合标准 |
EN/IEC 61800-5-1
|
|
| 产品认证 |
CE
|
|
| IP 保护等级 |
IP20
|
|
| 抗振动 |
3M4 振幅 = 3 mm (f = 9…200 Hz) 符合 IEC 60721-3-3
|
|
| 抗冲击 |
10 gn, 类型 I 符合 IEC 60721-3-3
|
|
| 相对湿度 |
5…95 % 无凝结
|
|
| 环境温度 |
0…40 °C (无)
40…55 °C (有) |
|
| 贮存环境温度 |
-40…70 °C
|
|
| 工作海拔 |
<= 1000 m 无
> 1000, < 2000 随着电流降额 |
