*1.同样的公用使用同样的极性。
*2.用于具有32点或64点输入的型号。
品牌:欧姆龙PLC
品牌:欧姆龙
发货:3天内
电话:18621383659
咨询发送询价
提供了高速输入型号以满足各种应用。
ON响应时间：15μs，OFF响应时间：90μs
使用DC24V、AC100V和AC200V型号可连接具有不同输出类型的设备。
可以将DC24V型号连接到具有NPN或PNP输出的设备。无需选择极性。*1
可以将单元中的数字过滤器设定为0～32ms以减少外部干扰的影响。
可以使用Fujitsu或MIL连接器接□。*2
提供了几种端子块转换单元型号，从而可以方便地连接到外部设备。

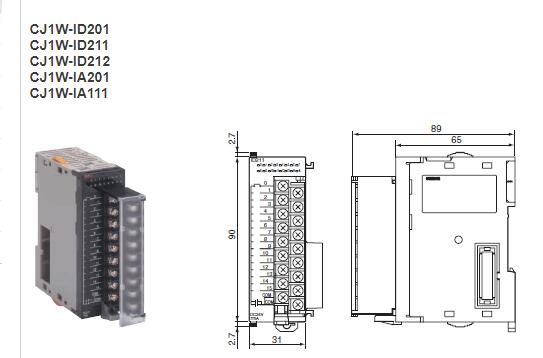

输入单元
单元类型
产品名称
规格
电流消耗(A)
型号
标准
I/O点
输入电压电流
公用
外部连接
分配的字数
5V
24V
CJ1基本
I/O单元
DC输入
单元
8点
输入
DC12～24V，
10mA
独立
接点
可拆卸
端子块
1字
0.09
-
CJ1W-ID201
UC1、N、
L、 CE
16点
输入
DC24V，
7mA
16点，
1个公用
可拆卸
端子块
1字
0.08
-
CJ1W-ID211
16点
输入
(高速)
DC24V，
7mA
16点，
1个公用
可拆卸
端子块
1字
0.13
-
CJ1W-ID212
N、L、CE
32点
输入
DC24V，
4.1mA
16点，
1个公用
Fujitsu
连接器
2字
0.09
-
CJ1W-ID231
UC1、N、
L、 CE
32点
输入
DC24V，
4.1mA
16点，
1个公用
MIL
连接器
2字
0.09
-
CJ1W-ID232
32点
输入
(高速)
DC24V，
4.1mA
16点，
1个公用
MIL
连接器
2字
0.2
-
CJ1W-ID233
N、L、CE
64点
输入
DC24V，
4.1mA
16点，
1个公用
Fujitsu
连接器
4字
0.09
-
CJ1W-ID261
UC1、N、
L、 CE
64点
输入
DC24V，
4.1mA
16点，
1个公用
MIL
连接器
4字
0.09
-
CJ1W-ID262
AC输入
单元
8点
输入
AC200～24V，
10mA
(200V，50Hz)
8点，
1个公用
可拆卸
端子块
1字
0.08
-
CJ1W-IA201
16点
输入
AC100～120V，
7mA
(100V，50Hz)
16点，
1个公用
可拆卸
端子块
1字
0.09
-
CJ1W-IA111
附件
连接器型号不包含连接器。使用下面列出的某一适用连接器，或者使用一个适用的连接器-端子块转换单元或I/O继电器终端。有关布线方法的详细信息，请参见外部接口。
适用的连接器
Fujitsu连接器（32点输入、32点输出、64点输入、64点输出、32点输入/32点输出和16点输入/16点输出单元）
名称
连接
备注
适用的单元
型号
标准
40针
连接器
焊接
FCN-361J040-AU
连接器
Fujitsu连接器：
CJ1W-ID231 (32点输入)：每单元1个
CJ1W-ID261 (64点输入)：每单元2个
CJ1W-OD231 (32点输出)：每单元1个
CJ1W-OD261 (64点输出)：每单元2个
CJ1W-MD261 (32点输入，32点输出)：
每单元2个
C500-CE404
-
FCN-360C040-J2
连接器
罩盖部
压接
FCN-363J040
外罩
C500-CE405
FCN-363J-AU
接触件
FCN-360C040-J2
连接器
罩盖部
高压
焊接
FCN-367J040-AU/F
C500-CE403
24针
连接器
焊接
FCN-361J024-AU
连接器
Fujitsu连接器：
CJ1W-MD231 (16点输入，16点输出)：
每单元2个
C500-CE241
FCN-360C024-J2
连接器
罩盖部
压接
FCN-363J024
连接插座
C500-CE242
FCN-363J-AU
接触件
FCN-360C024-J2
连接器
罩盖部
高压
焊接
FCN-367J024-AU/F
C500-CE243
MIL连接器（32点输入、32点输出、64点输入、64点输出、32点输入/32点输出和16点输入/16点输出单元）
名称
连接
备注
适用的单元
型号
标准
40针
连接器
高压
焊接
FRC5-AO40-3TOS
MIL连接器：
CJ1W-ID232 (32点输入) ： 每单元1个
CJ1W-OD232/233 (32点输出) ： 每单元1个
CJ1W-ID262 (64点输入) ： 每单元2个
CJ1W-OD262/263 (64点输出) ： 每单元2个
CJ1W-MD263/563 (32点输入，32点输出) ：
每单元2个
XG4M-4030-T
-
压接
-
XG5N-401 *
20针
连接器
高压
焊接
FRC5-AO20-3TOS
MIL连接器：
CJ1W-OD232/233 (16点输入，16点输出) ：
每单元2个
XG4M-2030-T
-
压接
-
XG5N-201 *
*另外需要压着接触件。详情请参照样本。
适用的连接器-端子块转换单元
类型
系列
极数
接线方式
端子类型
大小
安装
公用
端子
泄漏
电阻
指示灯
I/O 单元
型号 *
标准
深度
(mm)
高度
(mm)
宽度
(mm)
DIN
导轨
螺钉
连接
PLC
XW2R
34
十字槽头螺钉型
M3
50
48.05
130.7
是
-
否
否
否
CJ1W-ID231
XW2R-J34GD-C1
-
CJ1W-ID261
CJ1W-ID232
XW2R-J34GD-C2
CJ1W-ID233
CJ1W-ID262
一字槽头螺钉型
M3 (欧式)
50
44.81
98.5
CJ1W-ID231
XW2R-E34GD-C1
CJ1W-ID261
CJ1W-ID232
XW2R-E34GD-C2
CJ1W-ID233
CJ1W-ID262
插入型
线夹
50
44.81
98.5
CJ1W-ID231
XW2R-P34GD-C1
CJ1W-ID261
CJ1W-ID232
XW2R-P34GD-C2
CJ1W-ID233
CJ1W-ID262
注： 有关输入单元与连接器-端子块转换单元,连接电缆的组合，请参见2. 连接连接器-端子块转换单元。
* 只刊登代表型号。表以外型号的详细规格请参见XW2R系列 产品样本（样本编号：CDLJ-C-033）。
适用的连接器-端子块转换单元 连接电缆
外观
连接器
电缆长度[m]
型号
XW2Z-□□□PF
Fujitsu连接器 40针
- MIL连接器 40针
0.5
XW2Z-050PF
1
XW2Z-100PF
1.5
XW2Z-150PF
2
XW2Z-200PF
3
XW2Z-300PF
5
XW2Z-500PF
XW2Z-□□□PM
MIL连接器 40针
- MIL连接器 40针
0.5
XW2Z-050PM
1
XW2Z-100PM
1.5
XW2Z-150PM
2
XW2Z-200PM
3
XW2Z-300PM
5
XW2Z-500PM
适用的I/O继电器终端
类型
系列
规格
型号
标准
大分类
电极
点数
接点的额定
ON电流
额定
电压
Push-InPlus
端子台
G70V
输入
DC输入
NPN
16点
(1a×16)
50mA
DC24V
G70V-SID16P *3
UC、CE
(TüV认定)
PNP
G70V-SID16P-1 *3
NPN
G70V-SID16P-C16 *4
PNP
G70V-SID16P-1-C16 *4
输出
继电器
输出
NPN
16点
(1c×16)
6A/点、
10A/公用
G70V-SOC16P *3
PNP
G70V-SOC16P-1 *3
NPN
G70V-SOC16P-C4 *5
PNP
G70V-SOC16P-1-C4 *5
标准
G7TC
输入
AC输入
NPN
16点
(1a×16)
1A
AC100
/(110)V
G7TC-IA16 AC100/110
U、C
AC200
/(220)V
G7TC-IA16 AC200/220
DC输入
DC12V
G7TC-ID16 DC12
DC24V
G7TC-ID16 DC24
DC100/
110V
G7TC-ID16 DC100/110
输出
继电器
输出
NPN
8点
(1a×8)
***
DC12V
G7TC-OC08 DC12
DC24V
G7TC-OC08 DC24
16点
(1a×16)
DC12V
G7TC-OC16 DC12
DC24V
G7TC-OC16 DC24
PNP
16点
(1a×16)
DC12V
G7TC-OC16-1 DC12
DC24V
G7TC-OC16-1 DC24
大容量
插座
G70A *1
(仅插座 )
输出
继电器
输出
NPN
16点
(1c×16
可能使
用G2R
继电器)
10A
(端子块允
许的电流)
DC24V
G70A-ZOC16-3
U、C、CE
(VDE认定)
PNP
G70A-ZOC16-4
节省空间
立式
G70D-V
输出
继电器
输出
NPN
16点
(1a×16)
***或
3A *2
DC24V
G70D-VSOC16
U、C、CE
(VDE认定)
MOS
FET
继电器
输出
0.3A
G70D-VFOM16
扁平型
G70D
继电器
输出
NPN
8点
(1a×8)
***
G70D-SOC08
-
16点
(1a×16)
3A
G70D-SOC16
PNP
16点
(1a×16)
3A
G70D-SOC16-1
MOS
FET
继电器
输出
NPN
16点
(1a×16)
0.3A
G70D-FOM16
PNP
G70D-FOM16-1
大容量、
节省空间
G70R
输出
继电器
输出
NPN
8点
(1a×8)
10A
DC24V
G70R-SOC08*6
-
类型
系列
尺寸(水平安装)
安装
型号
标准
水平
(mm)
垂直
(mm)
高度
(mm)
DIN
导轨
螺钉
Push-InPlus
端子台
G70V
143
90
56
是
是
G70V-SID16P *3
UC、CE
(TüV认定)
G70V-SID16P-1 *3
G70V-SID16P-C16 *4
G70V-SID16P-1-C16 *4
G70V-SOC16P *3
G70V-SOC16P-1 *3
G70V-SOC16P-C4 *5
G70V-SOC16P-1-C4 *5
标准
G7TC
182
85
68
是
-
G7TC-IA16 AC100/110
U、C
G7TC-IA16 AC200/220
G7TC-ID16 DC12
G7TC-ID16 DC24
G7TC-ID16 DC100/110
102
G7TC-OC08 DC12
G7TC-OC08 DC24
182
G7TC-OC16 DC12
G7TC-OC16 DC24
G7TC-OC16-1 DC12
G7TC-OC16-1 DC24
大容量
插座
G70A *1
(仅插座 )
234
75
64
是
-
G70A-ZOC16-3
U、C、CE
(VDE认定)
G70A-ZOC16-4
节省空间
立式
G70D-V
135
46
81
是
是
G70D-VSOC16
U、C、CE
(VDE认定)
G70D-VFOM16
扁平型
G70D
68
93
44
是
是
G70D-SOC08
-
156
51
39
G70D-SOC16
G70D-SOC16-1
G70D-FOM16
G70D-FOM16-1
大容量、
节省空间
G70R
136
93
55
是
是
G70R-SOC08*6
-
*1. I/O终端插座G70A仅有插座 产品。搭载用继电器、搭载用计时器为选装件（另售）。
*2. ON点数为8点以下时：***、ON点数为9点以上：3A
*3. 端子侧内部的共用线处理：无内部连接
*4. 端子侧内部的共用线处理：16点内部连接
*5. 端子侧内部的共用线处理：每4点内部连接端子台***下段
*6. 停止订购产品。
注1. 有关I/O单元与I/O继电器终端 和连接电缆的组合，请参见3. 连接I/O继电器终端 。
2. 各系列详细规格请参见各系列产品样本 。
3. 公用额定电流是AC的时候为3额定。AC110V、220V时不能使用50Hz 。
I/O继电器终端用带接插件电缆
类型
产品名称
I/O点
形状
电缆长度
L (mm)
型号
Fujitsu连接器(24点)
带接插件电缆
(1对1)
XW2Z-R□C
16点输入、
16点输出
1000
XW2Z-R100C
1500
XW2Z-R150C
2000
XW2Z-R200C
3000
XW2Z-R300C
5000
XW2Z-R500C
Fujitsu连接器(40点)
带接插件电缆
(1对2)
XW2Z-RI□C-□、
XW2Z-RO□C-□
32点输入
(A) 1,000
(B) 750
XW2Z-RI100C-75
(A) 1,500
(B) 1,250
XW2Z-RI150C-125
(A) 2,000
(B) 1,750
XW2Z-RI200C-175
(A) 3,000
(B) 2,750
XW2Z-RI300C-275
(A) 5,000
(B) 4,750
XW2Z-RI500C-475
32点输出
(A) 1,000
(B) 750
XW2Z-RO100C-75
(A) 1,500
(B) 1,250
XW2Z-RO150C-125
(A) 2,000
(B) 1,750
XW2Z-RO200C-175
(A) 3,000
(B) 2,750
XW2Z-RO300C-275
(A) 5,000
(B) 4,750
XW2Z-RO500C-475
MIL连接器(20点)
带接插件电缆
(1对1)
XW2Z-RO□C、
XW2Z-RI□C
16点输入、
16点输出
250
XW2Z-RO25C
500
XW2Z-RO50C
250
XW2Z-RI25C
500
XW2Z-RI50C
MIL连接器(40点)
带接插件电缆
(1对2)
XW2Z-RO□-□-D1、
XW2Z-RI□-□×1
32点输入、
32点输出
(A) 500
(B) 250
XW2Z-RO50-25-D1
(A) 750
(B) 500
XW2Z-RO75-50-D1
(A) 1,000
(B) 750
XW2Z-RO100-75-D1
(A) 1,500
(B) 1,250
XW2Z-RO150-125-D1
(A) 2,000
(B) 1,750
XW2Z-RO200-175-D1
(A) 3,000
(B) 2,750
XW2Z-RO300-275-D1
(A) 5,000
(B) 4,750
XW2Z-RO500-475-D1
(A) 500
(B) 250
XW2Z-RI50-25-D1
(A) 750
(B) 500
XW2Z-RI75-50-D1
(A) 1,000
(B) 750
XW2Z-RI100-75-D1
(A) 1,500
(B) 1,250
XW2Z-RI150-125-D1
(A) 2,000
(B) 1,750
XW2Z-RI200-175-D1
(A) 3,000
(B) 2,750
XW2Z-RI300-275-D1
(A) 5,000
(B) 4,750
XW2Z-RI500-475-D1
CJ1W-ID201 DC输入单元（DC12～24V，8点）
名称
8点DC输入单元(带端子块)
型号
CJ1W-ID201
额定输入电压
DC12～24V
额定输入电压范围
DC10.2V～DC26.4V
输入阻抗
2.4kΩ
输入电流
在DC24V时典型值为10mA
ON电压/ON电流
DC8.8V以上/3mA以上
OFF电压/OFF电流
DC3V以下/1mA以下
ON响应时间
8.0ms以下(可设定为0～32ms之间的任意数值。) *1
OFF响应时间
8.0ms以下(可设定为0～32ms之间的任意数值。) *1
回路数
8独立回路
并发ON点数
100%同时ON
绝缘电阻
外部端子和GR端子间20MΩ 以上（DC100V）
耐电压
外部端子和GR端子间1 分钟AC1,000V，漏电流10mA以下
内部电流消耗
80mA以下
质量
110g以下
回路配置
• 端子的信号名称是设备的变量名称。
设备变量名称是将“Jxx”用作设备名称的名称。
外部连接和端子-
设备变量图
• 输入电源的极性用两种方式均可连接。
• 端子的信号名称是设备的变量名称。
设备变量名称是将“Jxx”用作设备名称的名称。
*1. 即便将响应时间设定为0ms，由于内部元素延迟的原因， ON响应时间仍将为20μs以下， OFF响应时间仍将为400μs以下。
*2. 在外部连接和端子-设备变量图中使用端子号A0～A8和B0～B8。它们未印在单元上。
注： 虽然分配了16位（1字） I/O，但是只有8位可用于外部I/O。
CJ1W-ID211 DC输入单元（DC24V，16点）
名称
16点DC输入单元(带端子块)
型号
CJ1W-ID211
额定输入电压
DC24V
额定输入电压范围
DC20.4～26.4V
输入阻抗
3.3kΩ
输入电流
在DC24V时典型值为7mA
ON电压/ON电流
DC14.4V以上/3mA以上
OFF电压/OFF电流
DC5V以下/1mA以下
ON响应时间
8.0ms以下(可设定为0～32ms之间的任意数值。) *1
OFF响应时间
8.0ms以下(可设定为0～32ms之间的任意数值。) *1
回路数
16 (16点/公用， 1回路)
并发ON点数
100%并发ON (DC24V)
(请参见以下插图。)
绝缘电阻
外部端子和GR端子间20MΩ 以上（DC100V）
耐电压
外部端子和GR端子间1 分钟AC1,000V，漏电流10mA以下
内部电流消耗
80mA以下
质量
110g以下
回路配置
• 端子的信号名称为设备变量名称。
设备变量名称为使用“Jxx”作为设备名称的名称。
外部连接和端子-设备变
量图
• 输入电源的极性用两种方式均可连接。
• 端子的信号名称是设备的变量名称。
设备变量名称是将“Jxx”用作设备名称的名称。
*1. 即便将响应时间设定为0ms，由于内部元素延迟的原因， ON响应时间仍将为20μs以下， OFF响应时间仍将为400μs以下。
*2. 在外部连接和端子-设备变量图中使用端子号A0～A8和B0～B8。它们未印在单元上。
CJ1W-ID212 DC输入单元（DC24V，16点）
名称
16点DC输入单元(带端子块)
型号
CJ1W- ID212
额定输入电压
DC24V
额定输入电压范围
DC20.4～26.4V
输入阻抗
3.3kΩ
输入电流
在DC24V时典型值为7mA
ON电压/ON电流
DC14.4V以上/3mA以上
OFF电压/OFF电流
DC5V以下/1mA以下
ON响应时间
8.0ms以下(可设定为0～32ms之间的任意数值。) *1
OFF响应时间
8.0ms以下(可设定为0～32ms之间的任意数值。) *1
回路数
16 (16点/公用， 1回路)
并发ON点数
100%并发ON (DC24V)
(请参见以下插图。)
绝缘电阻
外部端子和GR端子间20MΩ以上（DC100V）
耐电压
外部端子和GR端子间1 分钟AC1,000V，漏电流10mA以下
内部电流消耗
130mA以下
质量
110g以下
回路配置
• 端子的信号名称为设备变量名称。
设备变量名称为使用“Jxx”作为设备名称的名称。
外部连接和端子
• 输入电源的极性用两种方式均可连接。
• 端子的信号名称是设备的变量名称。
设备变量名称是将“Jxx”用作设备名称的名称。
*1. 即便将响应时间设定为0ms，由于内部元素延迟的原因， ON响应时间仍将为15μs以下， OFF响应时间仍将为90μs以下。
*2. 在外部连接和端子-设备变量图中使用端子号A0～A8和B0～B8。它们未印在单元上。
CJ1W-ID231 DC输入单元（DC24V，32点）
名称
32点DC输入单元(带Fujitsu连接器)
型号
CJ1W-ID231
额定输入电压
DC24V
额定输入电压范围
DC20.4～26.4V
输入阻抗
5.6kΩ
输入电流
在DC24V时典型值为4.1mA
ON电压/ON电流
DC19V以上/3mA以上
OFF电压/OFF电流
DC5V以下/1mA以下
ON响应时间
***大值8.0ms (可以在设定中设定为0到32之间的值。) *
OFF响应时间
***大值8.0ms (可以在设定中设定为0到32之间的值。) *
回路数
32 (16点/公用， 2回路)
并发ON点数
75% (12点/公用)并发ON (DC24V)(请参见以下插图。)
绝缘电阻
外部端子和GR端子间20MΩ 以上（DC100V）
耐电压
AC1,000V，在外部端子和GR端子间并且一分钟内的***大漏电流为10mA
内部电流消耗
耗90mA以下
质量
70g以下
附件
无
回路配置
• 端子的信号名称为设备变量名称。
设备变量名称为使用“Jxx”作为设备名称的名称。
外部连接和端子-
设备变量图
• 输入电源的极性用两种方式均可连接。
• 确保同时对引脚A9和A18(COM0)布线，并在这两个引脚上设定相同的极性。
• 确保同时对引脚B9和B18(COM1)布线，并在这两个引脚上设定相同的极性。
• 端子的信号名称是设备的变量名称。
设备变量名称是将“Jxx”用作设备名称的名称。
* 由于内部元件延迟，即使将响应时间设定为0ms， ON响应时间的***大值为20μs， OFF响应时间的***大值为400μs。
注： 在连接双线传感器时请遵守以下限制。
• 请确保输入电源的电压大于ON电压（19V）加上传感器的残留电压（约3V）。
• 请使用***小负载电流3mA以下的传感器。
• 如果连接了***小负载电流为5mA或以上的传感器，请连接分流电阻。
CJ1W-ID232 DC输入单元（DC24V，32点）
名称
32点DC输入单元(带MIL连接器)
型号
CJ1W-ID232
额定输入电压
DC24V
额定输入电压范围
DC20.4～26.4V
输入阻抗
5.6kΩ
输入电流
在DC24V时典型值为4.1mA
ON电压/ON电流
DC19V以上/3mA以上
OFF电压/OFF电流
DC5V以下/1mA以下
ON响应时间
***大值8.0ms (可以在设定中设定为0到32之间的值。) *
OFF响应时间
***大值8.0ms (可以在设定中设定为0到32之间的值。) *
回路数
32 (16点/公用， 2回路)
并发ON点数
75% (12点/公用)并发ON (DC24V)(请参见以下插图。)
绝缘电阻
外部端子和GR端子间20MΩ 以上 (DC100V)
耐电压
AC1,000V，在外部端子和GR端子间并且一分钟内的***大漏电流为10mA
内部电流消耗
90mA以下
质量
70g以下
附件
无
回路配置
• 端子的信号名称为设备变量名称。
设备变量名称为使用“Jxx”作为设备名称的名称。
外部连接和端子-
设备变量图
• 输入电源的极性用两种方式均可连接。
• 确保同时对23和24针(COM0)布线，并在这两个针上设定相同的极性。
• 确保同时对3和4针(COM1)布线，并在这两个针上设定相同的极性。
• 端子的信号名称是设备的变量名称。
设备变量名称是将“Jxx”用作设备名称的名称。
* 由于内部元件延迟，即使将响应时间设定为0ms， ON响应时间的***大值为20μs， OFF响应时间的***大值为400μs。
注： 在连接双线传感器时请遵守以下限制。
• 请确保输入电源的电压大于ON电压（19V）加上传感器的残留电压（约3V）。
• 请使用***小负载电流3mA以下的传感器。
• 如果连接了***小负载电流为5mA或以上的传感器，请连接分流电阻。
CJ1W-ID233 DC输入单元（DC24V，32点）
名称
32点DC输入单元(带MIL连接器)
型号
CJ1W-ID233
额定输入电压
DC24V
额定输入电压范围
DC20.4～26.4V
输入阻抗
5.6kΩ
输入电流
在DC24V时典型值为4.1mA
ON电压/ON电流
DC19V以上/3mA以上
OFF电压/OFF电流
DC5V以下/1mA以下
ON响应时间
***大值8.0ms (可以在设定中设定为0到32之间的值。) *
OFF响应时间
***大值8.0ms (可以在设定中设定为0到32之间的值。) *
回路数
32 (16点/公用， 2回路)
并发ON点数
75% (12点/公用)并发ON (DC24V)(请参见以下插图。)
绝缘电阻
外部端子和GR端子间20MΩ以上（DC100V）
耐电压
AC1,000V，在外部端子和GR端子间并且一分钟内的***大漏电流为10mA
内部电流消耗
200mA以下
质量
70g以下
附件
无
回路配置
• 端子的信号名称为设备变量名称。
设备变量名称为使用“Jxx”作为设备名称的名称。
外部连接和端子-
设备变量图
• 输入电源的极性用两种方式均可连接。
• 确保同时对23和24针(COM0)布线，并在这两个针上设定相同的极性。
• 确保同时对3和4针(COM1)布线，并在这两个针上设定相同的极性。
• 端子的信号名称是设备的变量名称。
设备变量名称是将“Jxx”用作设备名称的名称。
* 由于内部元件延迟，即使将响应时间设定为0ms， ON响应时间的***大值为15μs， OFF响应时间的***大值为90μs。
注： 在连接双线传感器时请遵守以下限制。
• 请确保输入电源的电压大于ON电压（19V）加上传感器的残留电压（约3V）。
• 请使用***小负载电流3mA以下的传感器。
• 如果连接了***小负载电流为5mA或以上的传感器，请连接分流电阻。
CJ1W-ID261 DC输入单元（DC24V，64点）
名称
64点DC输入单元(带Fujitsu连接器)
型号
CJ1W-ID261
额定输入电压
DC24V
额定输入电压范围
DC20.4～26.4V
输入阻抗
5.6kΩ
输入电流
在DC24V时典型值为4.1mA
ON电压/ON电流
DC19V以上/3mA以上
OFF电压/OFF电流
DC5V以下/1mA以下
ON响应时间
***大值8.0ms (可以在设定中设定为0到32之间的值。) *
OFF响应时间
***大值8.0ms (可以在设定中设定为0到32之间的值。) *
回路数
64 (16点/公用， 4回路)
并发ON点数
50% (16点/公用)并发ON (DC24V)(请参见以下插图。)
绝缘电阻
外部端子和GR端子间20MΩ以上（DC100V）
耐电压
AC1,000V，在外部端子和GR端子间并且一分钟内的***大漏电流为10mA
内部电流消耗
90mA以下
质量
质量
附件
无
回路配置
• 端子的信号名称为设备变量名称。
设备变量名称为使用“Jxx”作为设备名称的名称。
外部连接和端子-
设备变量图
CN1
CN2
• 输入电源的极性用两种方式均可连接。
• 请确保为CN1的引脚A9和A18(COM0)布线，并为两个引脚设定相
同的电极。
• 请确保为CN1的引脚B9和B18(COM1)布线，并为两个引脚设定相
同的电极。
• 端子的信号名称为设备变量名称。
设备变量名称为使用“Jxx”作为设备名称的名称。
• 输入电源的极性用两种方式均可连接。
• 请确保为CN2的引脚A9和A18(COM2)布线，并为两个引脚设定相
同的正负极。
• 请确保为CN2的引脚B9和B18(COM3)布线，并为两个引脚设定相
同的正负极。
• 端子的信号名称为设备变量名称。
设备变量名称为使用“Jxx”作为设备名称的名称。
* 由于内部元件延迟，即使将响应时间设定为0ms， ON响应时间的***大值为120μs， OFF响应时间的***大值为400μs。
注： 在连接双线传感器时请遵守以下限制。
• 请确保输入电源的电压大于ON电压（19V）加上传感器的残留电压（约3V）。
• 请使用***小负载电流3mA以下的传感器。
• 如果连接了***小负载电流为5mA或以上的传感器，请连接分流电阻。
CJ1W-ID262 DC输入单元（DC24V，64点）
名称
64点DC输入单元(带MIL连接器)
型号
CJ1W-ID262
额定输入电压
DC24V
额定输入电压范围
DC20.4～26.4V
输入阻抗
5.6kΩ
输入电流
在DC24V时典型值为4.1mA
ON电压/ON电流
DC19V以上/3mA以上
OFF电压/OFF电流
DC5V以下/1mA以下
ON响应时间
***大值8.0ms (可以在设定中设定为0到32之间的值。) *
OFF响应时间
***大值8.0ms (可以在设定中设定为0到32之间的值。) *
回路数
64 (16点/公用， 4回路)
并发ON点数
50% (8点/公用)并发ON (DC24V)(请参见以下插图。)
绝缘电阻
外部端子和GR端子间20MΩ以上（DC100V）
耐电压
AC1,000V，在外部端子和GR端子间并且一分钟内的***大漏电流为10mA
内部电流消耗
90mA以下
质量
110g以下
附件
无
回路配置
• 端子的信号名称为设备变量名称。
设备变量名称为使用“Jxx”作为设备名称的名称。
外部连接和端子-
设备变量图
CN1
CN2
• 输入电源的极性用两种方式均可连接。
• 请确保为CN1的引脚23和24(COM0)布线，并为两个引脚设定相同
的电极。
• 请确保为CN1的引脚3和4(COM1)布线，并为两个引脚设定相同的
电极。
• 端子的信号名称为设备变量名称。
设备变量名称为使用“Jxx”作为设备名称的名称。
• 输入电源的极性用两种方式均可连接。
• 请确保为CN2的引脚23和24(COM2)布线，并为两个引脚设定相同
的正负极。
• 请确保为CN2的引脚3和4(COM3)布线，并为两个引脚设定相同的
正负极。
• 端子的信号名称为设备变量名称。
设备变量名称为使用“Jxx作为设备名称的名称。
* 由于内部元件延迟，即使将响应时间设定为0ms， ON响应时间的***大值为120μs， OFF响应时间的***大值为400μs。
注： 在连接双线传感器时请遵守以下限制。
• 请确保输入电源的电压大于ON电压（19V）加上传感器的残留电压（约3V）。
• 请使用***小负载电流3mA以下的传感器。
• 如果连接了***小负载电流为5mA或以上的传感器，请连接分流电阻。
CJ1W-IA201 AC输入单元（AC200V，8点）
名称
8点AC输入单元(带端子块)
型号
CJ1W-IA201
额定输入电压
AC200～240V 50/60Hz
额定输入电压范围
AC170～264V
输入阻抗
21kΩ (50Hz), 18kΩ (60Hz)
输入电流
在AC200V 50Hz时典型值为9mA
在AC200V 60Hz时典型值为11mA
ON电压/ON电流
AC120V以上/4mA以上
OFF电压/OFF电流
AC40V以下/2mA以下
ON响应时间
18.0ms以下(默认设定：8ms) *1
OFF响应时间
48.0ms以下(默认设定：8ms) *1
回路数
8 (8点/公用， 1回路)
并发ON点数
100% (8点/公用)并发ON
绝缘电阻
20MΩ以上，在外部端子和GR端子之间(DC500V)
耐电压
AC2,000V，在外部端子和GR端子间并且一分钟内的***大漏电流为10mA
内部电流消耗
80mA以下
质量
130g以下
附件
无
回路配置
• 端子的信号名称是设备的变量名称。
设备变量名称是将“Jxx”用作设备名称的名称。
外部连接和端子-
设备变量图
• 端子的信号名称是设备的变量名称。
设备变量名称是将“Jxx”用作设备名称的名称。
*1. 可设定为0ms、0.5ms、1ms、2ms、4ms、8ms、16ms或32ms。将响应时间设定为0ms时，由于内部元素延迟的原因，ON响应时间将为10ms以下，OFF响应时间将为55ms以下。
*2. 在外部连接和端子-设备变量图中使用端子号A0～A8和B0～B8。它们未印在单元上。
注： 虽然分配了16位（1字） I/O，但是只有8位可用于外部I/O。
CJ1W-IA111 AC输入单元（AC100V，16点）
名称
16点AC输入单元(带端子块)
型号
CJ1W-IA111
额定输入电压
AC100～120V 50/60Hz *2
额定输入电压范围
AC85～132V
输入阻抗
14.5kΩ (50Hz), 12kΩ (60Hz)
输入电流
在AC100V 50Hz时典型值为7mA
在AC100V 60Hz时典型值为8mA
ON电压/ON电流
AC70V以上/4mA以上
OFF电压/OFF电流
AC20V以下/2mA以下
ON响应时间
18ms以下(默认设定：8ms) *1
OFF响应时间
48ms以下(默认设定：8ms) *1
回路数
16 (16点/公用， 1回路)
并发ON点数
100%并发ON (16点/公用)
绝缘电阻
20MΩ以上，在外部端子和GR端子之间(DC500V)
耐电压
AC2,000V，在外部端子和GR端子间并且一分钟内的***大漏电流为10mA
内部电流消耗
90mA以下
质量
130g以下
回路配置
无
外部连接和端子
• 端子的信号名称是设备的变量名称。
设备变量名称是将“Jxx”用作设备名称的名称。
外部连接和端子-
设备变量图
• 端子的信号名称是设备的变量名称。
设备变量名称是将“Jxx”用作设备名称的名称。
*1. 可设定为0ms、0.5ms、1ms、2ms、4ms、8ms、16ms或32ms。将响应时间设定为0ms时，由于内部元素延迟的原因，ON响应时间将为10ms以下，OFF响应时间将为55ms以下。
*2. 在连接双线传感器时使用AC90V或更高的输入电压。
*3. 在外部连接和端子-设备变量图中使用端子号A0～A8和B0～B8。它们未印在单元上。
输入单元的位分配
8点输入单元
分配CIO字
信号名称(CJ/NJ)
CIO
位
Wd m
(输入)
00
IN0/Jxx_Ch1_In00
01
IN1/Jxx_Ch1_In01
:
:
06
IN6/Jxx_Ch1_In06
07
IN7/Jxx_Ch1_In07
08
-
09
-
:
:
14
-
15
-
16点输入单元
分配CIO字
信号名称(CJ/NJ)
CIO
位
Wd m
(输入)
00
IN0/Jxx_Ch1_In00
01
IN1/Jxx_Ch1_In01
:
:
14
IN14/Jxx_Ch1_In14
15
IN15/Jxx_Ch1_In15
32点输入单元
分配CIO字
信号名称(CJ/NJ)
CIO
位
Wd m
(输入)
00
IN0/Jxx_Ch1_In00
01
IN1/Jxx_Ch1_In01
:
:
14
IN14/Jxx_Ch1_In14
15
IN15/Jxx_Ch1_In15
Wd m+1
(输入)
00
IN0/Jxx_Ch2_In00
01
IN1/Jxx_Ch2_In01
:
:
14
IN14/Jxx_Ch2_In14
15
IN15/Jxx_Ch2_In15
64点输入单元
分配CIO字
信号名称(CJ/NJ)
CIO
位
Wd m
(输入)
00
IN0/Jxx_Ch1_In00
01
IN1/Jxx_Ch1_In01
:
:
14
IN14/Jxx_Ch1_In14
15
IN15/Jxx_Ch1_In15
Wd m+1
(输入)
00
IN0/Jxx_Ch2_In00
01
IN1/Jxx_Ch2_In01
:
:
14
IN14/Jxx_Ch2_In14
15
IN15/Jxx_Ch2_In15
Wd m+2
(输入)
00
IN0/Jxx_Ch3_In00
01
IN1/Jxx_Ch3_In01
:
:
14
IN14/Jxx_Ch3_In14
15
IN15/Jxx_Ch3_In15
Wd m+3
(输入)
00
IN0/Jxx_Ch4_In00
01
IN1/Jxx_Ch4_In01
:
:
14
IN14/Jxx_Ch4_In14
15
IN15/Jxx_Ch4_In15
ON响应时间：15μs，OFF响应时间：90μs
| 单元类型 | 产品名称 | 规格 | 电流消耗(A) | 型号 | 标准 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| I/O点 | 输入电压电流 | 公用 | 外部连接 | 分配的字数 | 5V | 24V | ||||
|
CJ1基本 I/O单元 |
DC输入 单元
|
8点 输入 |
DC12～24V， 10mA |
独立 接点 |
可拆卸 端子块 |
1字 | 0.09 | - | CJ1W-ID201 |
UC1、N、 L、 CE |
|
16点 输入 |
DC24V， 7mA |
16点， 1个公用 |
可拆卸 端子块 |
1字 | 0.08 | - | CJ1W-ID211 | |||
|
16点 输入 (高速) |
DC24V， |
16点， 1个公用 |
可拆卸 端子块 |
1字 | 0.13 | - | CJ1W-ID212 | N、L、CE | ||
|
32点 输入 |
DC24V， 4.1mA |
16点， 1个公用 |
Fujitsu 连接器 |
2字 | 0.09 | - | CJ1W-ID231 |
UC1、N、 L、 CE |
||
|
32点 输入 |
DC24V， 4.1mA |
16点， 1个公用 |
MIL 连接器 |
2字 | 0.09 | - | CJ1W-ID232 | |||
|
32点 输入 (高速) |
DC24V， 4.1mA |
16点， 1个公用 |
MIL 连接器 |
2字 | 0.2 | - | CJ1W-ID233 | N、L、CE | ||
|
64点 输入 |
DC24V， 4.1mA |
16点， 1个公用 |
Fujitsu 连接器 |
4字 | 0.09 | - | CJ1W-ID261 |
UC1、N、 L、 CE |
||
|
64点 输入 |
DC24V， 4.1mA |
16点， 1个公用 |
MIL 连接器 |
4字 | 0.09 | - | CJ1W-ID262 | |||
|
AC输入 单元
|
8点 输入 |
AC200～24V， 10mA (200V，50Hz) |
8点， 1个公用 |
可拆卸 端子块 |
1字 | 0.08 | - | CJ1W-IA201 | ||
|
16点 输入 |
AC100～120V， 7mA (100V，50Hz) |
16点， 1个公用 |
可拆卸 端子块 |
1字 | 0.09 | - | CJ1W-IA111 | |||
连接器型号不包含连接器。使用下面列出的某一适用连接器，或者使用一个适用的连接器-端子块转换单元或I/O继电器终端。有关布线方法的详细信息，请参见外部接口。
| 名称 | 连接 | 备注 | 适用的单元 | 型号 | 标准 | |
|---|---|---|---|---|---|---|
|
40针 连接器 |
焊接 | FCN-361J040-AU | 连接器 |
Fujitsu连接器： CJ1W-ID231 (32点输入)：每单元1个 CJ1W-ID261 (64点输入)：每单元2个 CJ1W-OD231 (32点输出)：每单元1个 CJ1W-OD261 (64点输出)：每单元2个 CJ1W-MD261 (32点输入，32点输出)： 每单元2个 |
C500-CE404 | - |
| FCN-360C040-J2 |
连接器 罩盖部 |
|||||
| 压接 | FCN-363J040 | 外罩 | C500-CE405 | |||
| FCN-363J-AU | 接触件 | |||||
| FCN-360C040-J2 |
连接器 罩盖部 |
|||||
|
高压 焊接 |
FCN-367J040-AU/F | C500-CE403 | ||||
|
24针 连接器 |
焊接 | FCN-361J024-AU | 连接器 |
Fujitsu连接器： CJ1W-MD231 (16点输入，16点输出)： 每单元2个 |
C500-CE241 | |
| FCN-360C024-J2 |
连接器 罩盖部 |
|||||
| 压接 | FCN-363J024 | 连接插座 | C500-CE242 | |||
| FCN-363J-AU | 接触件 | |||||
| FCN-360C024-J2 |
连接器 罩盖部 |
|||||
|
高压 焊接 |
FCN-367J024-AU/F | C500-CE243 | ||||
| 名称 | 连接 | 备注 | 适用的单元 | 型号 | 标准 |
|---|---|---|---|---|---|
|
40针 连接器 |
高压 焊接 |
FRC5-AO40-3TOS |
MIL连接器： CJ1W-ID232 (32点输入) ： 每单元1个 CJ1W-OD232/233 (32点输出) ： 每单元1个 CJ1W-ID262 (64点输入) ： 每单元2个 CJ1W-OD262/263 (64点输出) ： 每单元2个 CJ1W-MD263/563 (32点输入，32点输出) ： 每单元2个 |
XG4M-4030-T | - |
| 压接 | - | XG5N-401 * | |||
|
20针 连接器 |
高压 焊接 |
FRC5-AO20-3TOS |
MIL连接器： CJ1W-OD232/233 (16点输入，16点输出) ： 每单元2个 |
XG4M-2030-T | - |
| 压接 | - | XG5N-201 * |
*另外需要压着接触件。详情请参照样本。
| 类型 | 系列 | 极数 | 接线方式 | 端子类型 | 大小 | 安装 |
公用 端子 |
泄漏 电阻 |
指示灯 | I/O 单元 | 型号 * | 标准 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
深度 (mm) |
高度 (mm) |
宽度 (mm) |
DIN 导轨 |
螺钉 | |||||||||||
|
连接 PLC |
XW2R | 34 |
十字槽头螺钉型
|
M3 | 50 | 48.05 | 130.7 | 是 | - | 否 | 否 | 否 | CJ1W-ID231 | XW2R-J34GD-C1 | - |
| CJ1W-ID261 | |||||||||||||||
| CJ1W-ID232 | XW2R-J34GD-C2 | ||||||||||||||
| CJ1W-ID233 | |||||||||||||||
| CJ1W-ID262 | |||||||||||||||
|
一字槽头螺钉型
|
M3 (欧式) | 50 | 44.81 | 98.5 | CJ1W-ID231 | XW2R-E34GD-C1 | |||||||||
| CJ1W-ID261 | |||||||||||||||
| CJ1W-ID232 | XW2R-E34GD-C2 | ||||||||||||||
| CJ1W-ID233 | |||||||||||||||
| CJ1W-ID262 | |||||||||||||||
|
插入型
|
线夹 | 50 | 44.81 | 98.5 | CJ1W-ID231 | XW2R-P34GD-C1 | |||||||||
| CJ1W-ID261 | |||||||||||||||
| CJ1W-ID232 | XW2R-P34GD-C2 | ||||||||||||||
| CJ1W-ID233 | |||||||||||||||
| CJ1W-ID262 | |||||||||||||||
注： 有关输入单元与连接器-端子块转换单元,连接电缆的组合，请参见2. 连接连接器-端子块转换单元。
* 只刊登代表型号。表以外型号的详细规格请参见XW2R系列 产品样本（样本编号：CDLJ-C-033）。
| 外观 | 连接器 | 电缆长度[m] | 型号 |
|---|---|---|---|
|
XW2Z-□□□PF |
Fujitsu连接器 40针 - MIL连接器 40针 |
0.5 | XW2Z-050PF |
| 1 | XW2Z-100PF | ||
| 1.5 | XW2Z-150PF | ||
| 2 | XW2Z-200PF | ||
| 3 | XW2Z-300PF | ||
| 5 | XW2Z-500PF | ||
|
XW2Z-□□□PM |
MIL连接器 40针 - MIL连接器 40针 |
0.5 | XW2Z-050PM |
| 1 | XW2Z-100PM | ||
| 1.5 | XW2Z-150PM | ||
| 2 | XW2Z-200PM | ||
| 3 | XW2Z-300PM | ||
| 5 | XW2Z-500PM |
| 类型 | 系列 | 规格 | 型号 | 标准 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 大分类 | 电极 | 点数 |
接点的额定 ON电流 |
额定 电压 |
|||||
|
Push-InPlus 端子台 |
G70V |
输入 | DC输入 | NPN |
16点 (1a×16) |
50mA | DC24V | G70V-SID16P *3 |
UC、CE (TüV认定) |
| PNP | G70V-SID16P-1 *3 | ||||||||
| NPN | G70V-SID16P-C16 *4 | ||||||||
| PNP | G70V-SID16P-1-C16 *4 | ||||||||
| 输出 |
继电器 输出 |
NPN |
16点 (1c×16) |
6A/点、 10A/公用 |
G70V-SOC16P *3 | ||||
| PNP | G70V-SOC16P-1 *3 | ||||||||
| NPN | G70V-SOC16P-C4 *5 | ||||||||
| PNP | G70V-SOC16P-1-C4 *5 | ||||||||
| 标准 |
G7TC |
输入 | AC输入 | NPN |
16点 (1a×16) |
1A |
AC100 /(110)V |
G7TC-IA16 AC100/110 | U、C |
|
AC200 /(220)V |
G7TC-IA16 AC200/220 | ||||||||
| DC输入 | DC12V | G7TC-ID16 DC12 | |||||||
| DC24V | G7TC-ID16 DC24 | ||||||||
|
DC100/ 110V |
G7TC-ID16 DC100/110 | ||||||||
| 输出 |
继电器 输出 |
NPN |
8点 (1a×8) |
*** | DC12V | G7TC-OC08 DC12 | |||
| DC24V | G7TC-OC08 DC24 | ||||||||
|
16点 (1a×16) |
DC12V | G7TC-OC16 DC12 | |||||||
| DC24V | G7TC-OC16 DC24 | ||||||||
| PNP |
16点 (1a×16) |
DC12V | G7TC-OC16-1 DC12 | ||||||
| DC24V | G7TC-OC16-1 DC24 | ||||||||
|
大容量 插座 |
G70A *1 (仅插座 ) |
输出 |
继电器 输出 |
NPN |
16点 (1c×16 可能使 用G2R 继电器) |
10A (端子块允 许的电流) |
DC24V | G70A-ZOC16-3 |
U、C、CE (VDE认定) |
| PNP | G70A-ZOC16-4 | ||||||||
| 节省空间 |
立式 G70D-V |
输出 |
继电器 输出 |
NPN |
16点 (1a×16) |
***或 3A *2 |
DC24V | G70D-VSOC16 |
U、C、CE (VDE认定) |
|
MOS FET 继电器 输出 |
0.3A | G70D-VFOM16 | |||||||
|
扁平型 G70D |
继电器 输出 |
NPN |
8点 (1a×8) |
*** | G70D-SOC08 | - | |||
|
16点 (1a×16) |
3A | G70D-SOC16 | |||||||
| PNP |
16点 (1a×16) |
3A | G70D-SOC16-1 | ||||||
|
MOS FET 继电器 输出 |
NPN |
16点 (1a×16) |
0.3A | G70D-FOM16 | |||||
| PNP | G70D-FOM16-1 | ||||||||
|
大容量、 节省空间 |
G70R |
输出 |
继电器 输出 |
NPN |
8点 (1a×8) |
10A | DC24V | G70R-SOC08*6 | - |
| 类型 | 系列 | 尺寸(水平安装) | 安装 | 型号 | 标准 | |||
|---|---|---|---|---|---|---|---|---|
|
水平 (mm) |
垂直 (mm) |
高度 (mm) |
DIN 导轨 |
螺钉 | ||||
|
Push-InPlus 端子台 |
G70V |
143 | 90 | 56 | 是 | 是 | G70V-SID16P *3 |
UC、CE (TüV认定) |
| G70V-SID16P-1 *3 | ||||||||
| G70V-SID16P-C16 *4 | ||||||||
| G70V-SID16P-1-C16 *4 | ||||||||
| G70V-SOC16P *3 | ||||||||
| G70V-SOC16P-1 *3 | ||||||||
| G70V-SOC16P-C4 *5 | ||||||||
| G70V-SOC16P-1-C4 *5 | ||||||||
| 标准 |
G7TC |
182 | 85 | 68 | 是 | - | G7TC-IA16 AC100/110 | U、C |
| G7TC-IA16 AC200/220 | ||||||||
| G7TC-ID16 DC12 | ||||||||
| G7TC-ID16 DC24 | ||||||||
| G7TC-ID16 DC100/110 | ||||||||
| 102 | G7TC-OC08 DC12 | |||||||
| G7TC-OC08 DC24 | ||||||||
| 182 | G7TC-OC16 DC12 | |||||||
| G7TC-OC16 DC24 | ||||||||
| G7TC-OC16-1 DC12 | ||||||||
| G7TC-OC16-1 DC24 | ||||||||
|
大容量 插座 |
G70A *1 (仅插座 ) |
234 | 75 | 64 | 是 | - | G70A-ZOC16-3 |
U、C、CE (VDE认定) |
| G70A-ZOC16-4 | ||||||||
| 节省空间 |
立式 G70D-V |
135 | 46 | 81 | 是 | 是 | G70D-VSOC16 |
U、C、CE (VDE认定) |
| G70D-VFOM16 | ||||||||
|
扁平型 G70D |
68 | 93 | 44 | 是 | 是 | G70D-SOC08 | - | |
| 156 | 51 | 39 | G70D-SOC16 | |||||
| G70D-SOC16-1 | ||||||||
| G70D-FOM16 | ||||||||
| G70D-FOM16-1 | ||||||||
|
大容量、 节省空间 |
G70R |
136 | 93 | 55 | 是 | 是 | G70R-SOC08*6 | - |
*1. I/O终端插座G70A仅有插座 产品。搭载用继电器、搭载用计时器为选装件（另售）。
*2. ON点数为8点以下时：***、ON点数为9点以上：3A
*3. 端子侧内部的共用线处理：无内部连接
*4. 端子侧内部的共用线处理：16点内部连接
*5. 端子侧内部的共用线处理：每4点内部连接端子台***下段
*6. 停止订购产品。
注1. 有关I/O单元与I/O继电器终端 和连接电缆的组合，请参见3. 连接I/O继电器终端 。
2. 各系列详细规格请参见各系列产品样本 。
3. 公用额定电流是AC的时候为3额定。AC110V、220V时不能使用50Hz 。
| 类型 | 产品名称 | I/O点 | 形状 |
电缆长度 L (mm) |
型号 | |
|---|---|---|---|---|---|---|
| Fujitsu连接器(24点) |
带接插件电缆 (1对1) XW2Z-R□C |
16点输入、 16点输出 |
|
1000 | XW2Z-R100C | |
| 1500 | XW2Z-R150C | |||||
| 2000 | XW2Z-R200C | |||||
| 3000 | XW2Z-R300C | |||||
| 5000 | XW2Z-R500C | |||||
| Fujitsu连接器(40点) |
带接插件电缆 (1对2) XW2Z-RI□C-□、 XW2Z-RO□C-□ |
32点输入 |
|
(A) 1,000 | (B) 750 | XW2Z-RI100C-75 |
| (A) 1,500 | (B) 1,250 | XW2Z-RI150C-125 | ||||
| (A) 2,000 | (B) 1,750 | XW2Z-RI200C-175 | ||||
| (A) 3,000 | (B) 2,750 | XW2Z-RI300C-275 | ||||
| (A) 5,000 | (B) 4,750 | XW2Z-RI500C-475 | ||||
| 32点输出 | (A) 1,000 | (B) 750 | XW2Z-RO100C-75 | |||
| (A) 1,500 | (B) 1,250 | XW2Z-RO150C-125 | ||||
| (A) 2,000 | (B) 1,750 | XW2Z-RO200C-175 | ||||
| (A) 3,000 | (B) 2,750 | XW2Z-RO300C-275 | ||||
| (A) 5,000 | (B) 4,750 | XW2Z-RO500C-475 | ||||
| MIL连接器(20点) |
带接插件电缆 (1对1) XW2Z-RO□C、 XW2Z-RI□C |
16点输入、 16点输出 |
|
250 | XW2Z-RO25C | |
| 500 | XW2Z-RO50C | |||||
| 250 | XW2Z-RI25C | |||||
| 500 | XW2Z-RI50C | |||||
| MIL连接器(40点) |
带接插件电缆 (1对2) XW2Z-RO□-□-D1、 XW2Z-RI□-□×1 |
32点输入、 32点输出 |
|
(A) 500 | (B) 250 | XW2Z-RO50-25-D1 |
| (A) 750 | (B) 500 | XW2Z-RO75-50-D1 | ||||
| (A) 1,000 | (B) 750 | XW2Z-RO100-75-D1 | ||||
| (A) 1,500 | (B) 1,250 | XW2Z-RO150-125-D1 | ||||
| (A) 2,000 | (B) 1,750 | XW2Z-RO200-175-D1 | ||||
| (A) 3,000 | (B) 2,750 | XW2Z-RO300-275-D1 | ||||
| (A) 5,000 | (B) 4,750 | XW2Z-RO500-475-D1 | ||||
| (A) 500 | (B) 250 | XW2Z-RI50-25-D1 | ||||
| (A) 750 | (B) 500 | XW2Z-RI75-50-D1 | ||||
| (A) 1,000 | (B) 750 | XW2Z-RI100-75-D1 | ||||
| (A) 1,500 | (B) 1,250 | XW2Z-RI150-125-D1 | ||||
| (A) 2,000 | (B) 1,750 | XW2Z-RI200-175-D1 | ||||
| (A) 3,000 | (B) 2,750 | XW2Z-RI300-275-D1 | ||||
| (A) 5,000 | (B) 4,750 | XW2Z-RI500-475-D1 | ||||
| 名称 | 8点DC输入单元(带端子块) |
|---|---|
| 型号 | CJ1W-ID201 |
| 额定输入电压 | DC12～24V |
| 额定输入电压范围 | DC10.2V～DC26.4V |
| 输入阻抗 | 2.4kΩ |
| 输入电流 | 在DC24V时典型值为10mA |
| ON电压/ON电流 | DC8.8V以上/3mA以上 |
| OFF电压/OFF电流 | DC3V以下/1mA以下 |
| ON响应时间 | 8.0ms以下(可设定为0～32ms之间的任意数值。) *1 |
| OFF响应时间 | 8.0ms以下(可设定为0～32ms之间的任意数值。) *1 |
| 回路数 | 8独立回路 |
| 并发ON点数 | 100%同时ON |
| 绝缘电阻 | 外部端子和GR端子间20MΩ 以上（DC100V） |
| 耐电压 | 外部端子和GR端子间1 分钟AC1,000V，漏电流10mA以下 |
| 内部电流消耗 | 80mA以下 |
| 质量 | 110g以下 |
| 回路配置 |
• 端子的信号名称是设备的变量名称。 设备变量名称是将“Jxx”用作设备名称的名称。 |
|
外部连接和端子- 设备变量图 |
• 输入电源的极性用两种方式均可连接。 • 端子的信号名称是设备的变量名称。 设备变量名称是将“Jxx”用作设备名称的名称。 |
*2. 在外部连接和端子-设备变量图中使用端子号A0～A8和B0～B8。它们未印在单元上。
注： 虽然分配了16位（1字） I/O，但是只有8位可用于外部I/O。
| 名称 | 16点DC输入单元(带端子块) | |
|---|---|---|
| 型号 | CJ1W-ID211 | |
| 额定输入电压 | DC24V | |
| 额定输入电压范围 | DC20.4～26.4V | |
| 输入阻抗 | 3.3kΩ | |
| 输入电流 | 在DC24V时典型值为7mA | |
| ON电压/ON电流 | DC14.4V以上/3mA以上 | |
| OFF电压/OFF电流 | DC5V以下/1mA以下 | |
| ON响应时间 | 8.0ms以下(可设定为0～32ms之间的任意数值。) *1 | |
| OFF响应时间 | 8.0ms以下(可设定为0～32ms之间的任意数值。) *1 | |
| 回路数 | 16 (16点/公用， 1回路) | |
| 并发ON点数 |
100%并发ON (DC24V) (请参见以下插图。) |
|
| 绝缘电阻 | 外部端子和GR端子间20MΩ 以上（DC100V） | |
| 耐电压 | 外部端子和GR端子间1 分钟AC1,000V，漏电流10mA以下 | |
| 内部电流消耗 | 80mA以下 | |
| 质量 | 110g以下 | |
| 回路配置 |
• 端子的信号名称为设备变量名称。 设备变量名称为使用“Jxx”作为设备名称的名称。 |
|
|
外部连接和端子-设备变 量图 |
• 输入电源的极性用两种方式均可连接。 • 端子的信号名称是设备的变量名称。 设备变量名称是将“Jxx”用作设备名称的名称。 |
|
*2. 在外部连接和端子-设备变量图中使用端子号A0～A8和B0～B8。它们未印在单元上。
| 名称 | 16点DC输入单元(带端子块) | |
|---|---|---|
| 型号 | CJ1W- ID212 | |
| 额定输入电压 | DC24V | |
| 额定输入电压范围 | DC20.4～26.4V | |
| 输入阻抗 | 3.3kΩ | |
| 输入电流 | 在DC24V时典型值为7mA | |
| ON电压/ON电流 | DC14.4V以上/3mA以上 | |
| OFF电压/OFF电流 | DC5V以下/1mA以下 | |
| ON响应时间 | 8.0ms以下(可设定为0～32ms之间的任意数值。) *1 | |
| OFF响应时间 | 8.0ms以下(可设定为0～32ms之间的任意数值。) *1 | |
| 回路数 | 16 (16点/公用， 1回路) | |
| 并发ON点数 |
100%并发ON (DC24V) (请参见以下插图。) |
|
| 绝缘电阻 | 外部端子和GR端子间20MΩ以上（DC100V） | |
| 耐电压 | 外部端子和GR端子间1 分钟AC1,000V，漏电流10mA以下 | |
| 内部电流消耗 | 130mA以下 | |
| 质量 | 110g以下 | |
| 回路配置 |
• 端子的信号名称为设备变量名称。 设备变量名称为使用“Jxx”作为设备名称的名称。 |
|
| 外部连接和端子 |
• 输入电源的极性用两种方式均可连接。 • 端子的信号名称是设备的变量名称。 设备变量名称是将“Jxx”用作设备名称的名称。 |
|
*2. 在外部连接和端子-设备变量图中使用端子号A0～A8和B0～B8。它们未印在单元上。
| 名称 | 32点DC输入单元(带Fujitsu连接器) | |
|---|---|---|
| 型号 | CJ1W-ID231 | |
| 额定输入电压 | DC24V | |
| 额定输入电压范围 | DC20.4～26.4V | |
| 输入阻抗 | 5.6kΩ | |
| 输入电流 | 在DC24V时典型值为4.1mA | |
| ON电压/ON电流 | DC19V以上/3mA以上 | |
| OFF电压/OFF电流 | DC5V以下/1mA以下 | |
| ON响应时间 | ***大值8.0ms (可以在设定中设定为0到32之间的值。) * | |
| OFF响应时间 | ***大值8.0ms (可以在设定中设定为0到32之间的值。) * | |
| 回路数 | 32 (16点/公用， 2回路) | |
| 并发ON点数 | 75% (12点/公用)并发ON (DC24V)(请参见以下插图。) | |
| 绝缘电阻 | 外部端子和GR端子间20MΩ 以上（DC100V） | |
| 耐电压 | AC1,000V，在外部端子和GR端子间并且一分钟内的***大漏电流为10mA | |
| 内部电流消耗 | 耗90mA以下 | |
| 质量 | 70g以下 | |
| 附件 | 无 | |
| 回路配置 |
• 端子的信号名称为设备变量名称。 设备变量名称为使用“Jxx”作为设备名称的名称。 |
|
|
外部连接和端子- 设备变量图 |
• 输入电源的极性用两种方式均可连接。 • 确保同时对引脚A9和A18(COM0)布线，并在这两个引脚上设定相同的极性。 • 确保同时对引脚B9和B18(COM1)布线，并在这两个引脚上设定相同的极性。 • 端子的信号名称是设备的变量名称。 设备变量名称是将“Jxx”用作设备名称的名称。 |
|
注： 在连接双线传感器时请遵守以下限制。
• 请确保输入电源的电压大于ON电压（19V）加上传感器的残留电压（约3V）。
• 请使用***小负载电流3mA以下的传感器。
• 如果连接了***小负载电流为5mA或以上的传感器，请连接分流电阻。
| 名称 | 32点DC输入单元(带MIL连接器) | |
|---|---|---|
| 型号 | CJ1W-ID232 | |
| 额定输入电压 | DC24V | |
| 额定输入电压范围 | DC20.4～26.4V | |
| 输入阻抗 | 5.6kΩ | |
| 输入电流 | 在DC24V时典型值为4.1mA | |
| ON电压/ON电流 | DC19V以上/3mA以上 | |
| OFF电压/OFF电流 | DC5V以下/1mA以下 | |
| ON响应时间 | ***大值8.0ms (可以在设定中设定为0到32之间的值。) * | |
| OFF响应时间 | ***大值8.0ms (可以在设定中设定为0到32之间的值。) * | |
| 回路数 | 32 (16点/公用， 2回路) | |
| 并发ON点数 | 75% (12点/公用)并发ON (DC24V)(请参见以下插图。) | |
| 绝缘电阻 | 外部端子和GR端子间20MΩ 以上 (DC100V) | |
| 耐电压 | AC1,000V，在外部端子和GR端子间并且一分钟内的***大漏电流为10mA | |
| 内部电流消耗 | 90mA以下 | |
| 质量 | 70g以下 | |
| 附件 | 无 | |
| 回路配置 |
• 端子的信号名称为设备变量名称。 设备变量名称为使用“Jxx”作为设备名称的名称。 |
|
|
外部连接和端子- 设备变量图 |
• 输入电源的极性用两种方式均可连接。 • 确保同时对23和24针(COM0)布线，并在这两个针上设定相同的极性。 • 确保同时对3和4针(COM1)布线，并在这两个针上设定相同的极性。 • 端子的信号名称是设备的变量名称。 设备变量名称是将“Jxx”用作设备名称的名称。 |
|
注： 在连接双线传感器时请遵守以下限制。
• 请确保输入电源的电压大于ON电压（19V）加上传感器的残留电压（约3V）。
• 请使用***小负载电流3mA以下的传感器。
• 如果连接了***小负载电流为5mA或以上的传感器，请连接分流电阻。
| 名称 | 32点DC输入单元(带MIL连接器) | |
|---|---|---|
| 型号 | CJ1W-ID233 | |
| 额定输入电压 | DC24V | |
| 额定输入电压范围 | DC20.4～26.4V | |
| 输入阻抗 | 5.6kΩ | |
| 输入电流 | 在DC24V时典型值为4.1mA | |
| ON电压/ON电流 | DC19V以上/3mA以上 | |
| OFF电压/OFF电流 | DC5V以下/1mA以下 | |
| ON响应时间 | ***大值8.0ms (可以在设定中设定为0到32之间的值。) * | |
| OFF响应时间 | ***大值8.0ms (可以在设定中设定为0到32之间的值。) * | |
| 回路数 | 32 (16点/公用， 2回路) | |
| 并发ON点数 | 75% (12点/公用)并发ON (DC24V)(请参见以下插图。) | |
| 绝缘电阻 | 外部端子和GR端子间20MΩ以上（DC100V） | |
| 耐电压 | AC1,000V，在外部端子和GR端子间并且一分钟内的***大漏电流为10mA | |
| 内部电流消耗 | 200mA以下 | |
| 质量 | 70g以下 | |
| 附件 | 无 | |
| 回路配置 |
• 端子的信号名称为设备变量名称。 设备变量名称为使用“Jxx”作为设备名称的名称。 |
|
|
外部连接和端子- 设备变量图 |
• 输入电源的极性用两种方式均可连接。 • 确保同时对23和24针(COM0)布线，并在这两个针上设定相同的极性。 • 确保同时对3和4针(COM1)布线，并在这两个针上设定相同的极性。 • 端子的信号名称是设备的变量名称。 设备变量名称是将“Jxx”用作设备名称的名称。 |
|
注： 在连接双线传感器时请遵守以下限制。
• 请确保输入电源的电压大于ON电压（19V）加上传感器的残留电压（约3V）。
• 请使用***小负载电流3mA以下的传感器。
• 如果连接了***小负载电流为5mA或以上的传感器，请连接分流电阻。
| 名称 | 64点DC输入单元(带Fujitsu连接器) | |
|---|---|---|
| 型号 | CJ1W-ID261 | |
| 额定输入电压 | DC24V | |
| 额定输入电压范围 | DC20.4～26.4V | |
| 输入阻抗 | 5.6kΩ | |
| 输入电流 | 在DC24V时典型值为4.1mA | |
| ON电压/ON电流 | DC19V以上/3mA以上 | |
| OFF电压/OFF电流 | DC5V以下/1mA以下 | |
| ON响应时间 | ***大值8.0ms (可以在设定中设定为0到32之间的值。) * | |
| OFF响应时间 | ***大值8.0ms (可以在设定中设定为0到32之间的值。) * | |
| 回路数 | 64 (16点/公用， 4回路) | |
| 并发ON点数 | 50% (16点/公用)并发ON (DC24V)(请参见以下插图。) | |
| 绝缘电阻 | 外部端子和GR端子间20MΩ以上（DC100V） | |
| 耐电压 | AC1,000V，在外部端子和GR端子间并且一分钟内的***大漏电流为10mA | |
| 内部电流消耗 | 90mA以下 | |
| 质量 | 质量 | |
| 附件 | 无 | |
| 回路配置 |
• 端子的信号名称为设备变量名称。 设备变量名称为使用“Jxx”作为设备名称的名称。 |
|
|
外部连接和端子- 设备变量图 |
CN1 | CN2 |
|
• 输入电源的极性用两种方式均可连接。 • 请确保为CN1的引脚A9和A18(COM0)布线，并为两个引脚设定相 同的电极。 • 请确保为CN1的引脚B9和B18(COM1)布线，并为两个引脚设定相 同的电极。 • 端子的信号名称为设备变量名称。 设备变量名称为使用“Jxx”作为设备名称的名称。 |
• 输入电源的极性用两种方式均可连接。 • 请确保为CN2的引脚A9和A18(COM2)布线，并为两个引脚设定相 同的正负极。 • 请确保为CN2的引脚B9和B18(COM3)布线，并为两个引脚设定相 同的正负极。 • 端子的信号名称为设备变量名称。 设备变量名称为使用“Jxx”作为设备名称的名称。 |
|
注： 在连接双线传感器时请遵守以下限制。
• 请确保输入电源的电压大于ON电压（19V）加上传感器的残留电压（约3V）。
• 请使用***小负载电流3mA以下的传感器。
• 如果连接了***小负载电流为5mA或以上的传感器，请连接分流电阻。
| 名称 | 64点DC输入单元(带MIL连接器) | |
|---|---|---|
| 型号 | CJ1W-ID262 | |
| 额定输入电压 | DC24V | |
| 额定输入电压范围 | DC20.4～26.4V | |
| 输入阻抗 | 5.6kΩ | |
| 输入电流 | 在DC24V时典型值为4.1mA | |
| ON电压/ON电流 | DC19V以上/3mA以上 | |
| OFF电压/OFF电流 | DC5V以下/1mA以下 | |
| ON响应时间 | ***大值8.0ms (可以在设定中设定为0到32之间的值。) * | |
| OFF响应时间 | ***大值8.0ms (可以在设定中设定为0到32之间的值。) * | |
| 回路数 | 64 (16点/公用， 4回路) | |
| 并发ON点数 | 50% (8点/公用)并发ON (DC24V)(请参见以下插图。) | |
| 绝缘电阻 | 外部端子和GR端子间20MΩ以上（DC100V） | |
| 耐电压 | AC1,000V，在外部端子和GR端子间并且一分钟内的***大漏电流为10mA | |
| 内部电流消耗 | 90mA以下 | |
| 质量 | 110g以下 | |
| 附件 | 无 | |
| 回路配置 |
• 端子的信号名称为设备变量名称。 设备变量名称为使用“Jxx”作为设备名称的名称。 |
|
|
外部连接和端子- 设备变量图 |
CN1 | CN2 |
|
• 输入电源的极性用两种方式均可连接。 • 请确保为CN1的引脚23和24(COM0)布线，并为两个引脚设定相同 的电极。 • 请确保为CN1的引脚3和4(COM1)布线，并为两个引脚设定相同的 电极。 • 端子的信号名称为设备变量名称。 设备变量名称为使用“Jxx”作为设备名称的名称。 |
• 输入电源的极性用两种方式均可连接。 • 请确保为CN2的引脚23和24(COM2)布线，并为两个引脚设定相同 的正负极。 • 请确保为CN2的引脚3和4(COM3)布线，并为两个引脚设定相同的 正负极。 • 端子的信号名称为设备变量名称。 设备变量名称为使用“Jxx作为设备名称的名称。 |
|
注： 在连接双线传感器时请遵守以下限制。
• 请确保输入电源的电压大于ON电压（19V）加上传感器的残留电压（约3V）。
• 请使用***小负载电流3mA以下的传感器。
• 如果连接了***小负载电流为5mA或以上的传感器，请连接分流电阻。
| 名称 | 8点AC输入单元(带端子块) |
|---|---|
| 型号 | CJ1W-IA201 |
| 额定输入电压 | AC200～240V 50/60Hz |
| 额定输入电压范围 | AC170～264V |
| 输入阻抗 | 21kΩ (50Hz), 18kΩ (60Hz) |
| 输入电流 |
在AC200V 50Hz时典型值为9mA 在AC200V 60Hz时典型值为11mA |
| ON电压/ON电流 | AC120V以上/4mA以上 |
| OFF电压/OFF电流 | AC40V以下/2mA以下 |
| ON响应时间 | 18.0ms以下(默认设定：8ms) *1 |
| OFF响应时间 | 48.0ms以下(默认设定：8ms) *1 |
| 回路数 | 8 (8点/公用， 1回路) |
| 并发ON点数 | 100% (8点/公用)并发ON |
| 绝缘电阻 | 20MΩ以上，在外部端子和GR端子之间(DC500V) |
| 耐电压 | AC2,000V，在外部端子和GR端子间并且一分钟内的***大漏电流为10mA |
| 内部电流消耗 | 80mA以下 |
| 质量 | 130g以下 |
| 附件 | 无 |
| 回路配置 |
• 端子的信号名称是设备的变量名称。 设备变量名称是将“Jxx”用作设备名称的名称。 |
|
外部连接和端子- 设备变量图 |
• 端子的信号名称是设备的变量名称。 设备变量名称是将“Jxx”用作设备名称的名称。 |
*2. 在外部连接和端子-设备变量图中使用端子号A0～A8和B0～B8。它们未印在单元上。
注： 虽然分配了16位（1字） I/O，但是只有8位可用于外部I/O。
| 名称 | 16点AC输入单元(带端子块) |
|---|---|
| 型号 | CJ1W-IA111 |
| 额定输入电压 | AC100～120V 50/60Hz *2 |
| 额定输入电压范围 | AC85～132V |
| 输入阻抗 | 14.5kΩ (50Hz), 12kΩ (60Hz) |
| 输入电流 |
在AC100V 50Hz时典型值为7mA 在AC100V 60Hz时典型值为8mA |
| ON电压/ON电流 | AC70V以上/4mA以上 |
| OFF电压/OFF电流 | AC20V以下/2mA以下 |
| ON响应时间 | 18ms以下(默认设定：8ms) *1 |
| OFF响应时间 | 48ms以下(默认设定：8ms) *1 |
| 回路数 | 16 (16点/公用， 1回路) |
| 并发ON点数 | 100%并发ON (16点/公用) |
| 绝缘电阻 | 20MΩ以上，在外部端子和GR端子之间(DC500V) |
| 耐电压 | AC2,000V，在外部端子和GR端子间并且一分钟内的***大漏电流为10mA |
| 内部电流消耗 | 90mA以下 |
| 质量 | 130g以下 |
| 回路配置 | 无 |
| 外部连接和端子 |
• 端子的信号名称是设备的变量名称。 设备变量名称是将“Jxx”用作设备名称的名称。 |
|
外部连接和端子- 设备变量图 |
• 端子的信号名称是设备的变量名称。 设备变量名称是将“Jxx”用作设备名称的名称。 |
*2. 在连接双线传感器时使用AC90V或更高的输入电压。
*3. 在外部连接和端子-设备变量图中使用端子号A0～A8和B0～B8。它们未印在单元上。
| 分配CIO字 | 信号名称(CJ/NJ) | |
|---|---|---|
| CIO | 位 | |
|
Wd m (输入) |
00 | IN0/Jxx_Ch1_In00 |
| 01 | IN1/Jxx_Ch1_In01 | |
| : | : | |
| 06 | IN6/Jxx_Ch1_In06 | |
| 07 | IN7/Jxx_Ch1_In07 | |
| 08 | - | |
| 09 | - | |
| : | : | |
| 14 | - | |
| 15 | - | |
| 分配CIO字 | 信号名称(CJ/NJ) | |
|---|---|---|
| CIO | 位 | |
|
Wd m (输入) |
00 | IN0/Jxx_Ch1_In00 |
| 01 | IN1/Jxx_Ch1_In01 | |
| : | : | |
| 14 | IN14/Jxx_Ch1_In14 | |
| 15 | IN15/Jxx_Ch1_In15 | |
| 分配CIO字 | 信号名称(CJ/NJ) | |
|---|---|---|
| CIO | 位 | |
|
Wd m (输入) |
00 | IN0/Jxx_Ch1_In00 |
| 01 | IN1/Jxx_Ch1_In01 | |
| : | : | |
| 14 | IN14/Jxx_Ch1_In14 | |
| 15 | IN15/Jxx_Ch1_In15 | |
|
Wd m+1 (输入) |
00 | IN0/Jxx_Ch2_In00 |
| 01 | IN1/Jxx_Ch2_In01 | |
| : | : | |
| 14 | IN14/Jxx_Ch2_In14 | |
| 15 | IN15/Jxx_Ch2_In15 | |
| 分配CIO字 | 信号名称(CJ/NJ) | |
|---|---|---|
| CIO | 位 | |
|
Wd m (输入) |
00 | IN0/Jxx_Ch1_In00 |
| 01 | IN1/Jxx_Ch1_In01 | |
| : | : | |
| 14 | IN14/Jxx_Ch1_In14 | |
| 15 | IN15/Jxx_Ch1_In15 | |
|
Wd m+1 (输入) |
00 | IN0/Jxx_Ch2_In00 |
| 01 | IN1/Jxx_Ch2_In01 | |
| : | : | |
| 14 | IN14/Jxx_Ch2_In14 | |
| 15 | IN15/Jxx_Ch2_In15 | |
|
Wd m+2 (输入) |
00 | IN0/Jxx_Ch3_In00 |
| 01 | IN1/Jxx_Ch3_In01 | |
| : | : | |
| 14 | IN14/Jxx_Ch3_In14 | |
| 15 | IN15/Jxx_Ch3_In15 | |
|
Wd m+3 (输入) |
00 | IN0/Jxx_Ch4_In00 |
| 01 | IN1/Jxx_Ch4_In01 | |
| : | : | |
| 14 | IN14/Jxx_Ch4_In14 | |
| 15 | IN15/Jxx_Ch4_In15 | |
