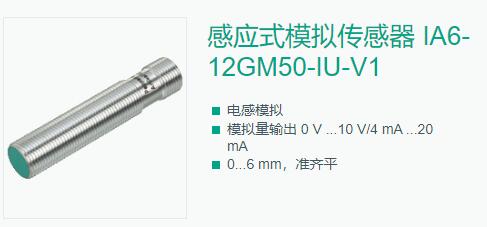

感应式模拟传感器 IA6-12GM50-IU-V1
- 电感模拟
- 模拟量输出 0 V ...10 V/4 mA ...20 mA
- 0...6 mm，准齐平
参数表节选：的技术参数 IA6-12GM50-IU-V1
| 通用规格 | ||
|---|---|---|
| 输出类型 | 模拟电流输出或模拟电压输出 | |
| 安装 | 准齐平 | |
| 输出极性 | DC | |
| 驱动器件 |
软钢，如 1.0037、SR235JR（之前为 St37-2） 18 mm x 18 mm x 1 mm |
|
| 衰减系数 rAl | 0,33 | |
| 衰减系数 rCu | 0,28 | |
| 衰减系数 r304 | 0,8 | |
| 衰减系数 rBrass | 0,43 | |
| 测量范围 | 0 ... 6 mm | |
| 输出类型 | 4 线 | |
| 额定值 | ||
| 安装条件 | ||
| A | 2 mm | |
| B | 12 mm | |
| C | 18 mm | |
| F | 14 mm | |
| 工作电压 | 15 ... 30 V ，残留纹波 20 % UB | |
| 限制频率 (3dB) | 1000 Hz | |
| 反极性保护 | 是 | |
| 短路保护 | 是 | |
| 重复精度 | ± 0,32 mm | |
| 分辨率 | 0 ... 1 μm | |
| 空载电流 | ≤ 10 mA | |
| 功能性安全相关参数 | ||
| MTTFd | 551 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 模拟量输出 | ||
| 输出类型 | 0 ... 10 V / 4 ... 20 mA | |
| 负载电阻器 | 电流输出 A2： 0,4 kΩ (UB=15V) / 1 kΩ (UB=30V) | |
| 负载电流 | 电压输出 A1： ≤ 15 mA | |
| 恢复时间 | 20 ms | |
| 调整容差零点 | ≤ ± 10 % 满量程值 | |
| 温度漂移 |
±5% (0 ...70 °C) ±10% (-25 ...0 °C) |
|
| 残余纹波 | 20% | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| 标准 |
EN 60947-5-2:2007 IEC 60947-5-2:2007 EN 60947-5-7:2003 IEC 60947-5-7:2003 |
|
| 认证和证书 | ||
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) | |
| 机械规格 | ||
| 连接类型 | 连接器插头 M12 x 1 ， 4 针 | |
| 外壳材料 | 镀铬黄铜 | |
| 感应面 | PBT | |
| 防护等级 | IP67 | |
| 质量 | 27 g | |
Classifications
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270101 |
| ECLASS 10.0.1 | 27270101 |
| ECLASS 9.0 | 27270101 |
| ECLASS 8.0 | 27270101 |
| ECLASS 5.1 | 27270101 |
| ETIM 7.0 | EC002714 |
| ETIM 6.0 | EC002714 |
| ETIM 5.0 | EC002714 |
| UNSPSC 12.1 | 39121550 |
