固纬电子 新推出的PCS-1000I是隔离输出的高精度电流分流器，承继PCS-1000可同时进行电压与电流的采样功能。PCS-1000I采用5组独立shunt resistor提供300A, 30A, 3A, 300mA, 30mA五个电流量测档位，采用独立的两组24bits ADC和低温度飘移系数电子元件，主要应用于电源装置的电流量测，其量测上的高精准度不仅可作为仪器调整校验使用，也不会因为温度差异造成量测误差。PCS-1000I可自动为使用者选择***高量测解析度，进行量测。帮助使用者自动切换档位，节省操作时间。

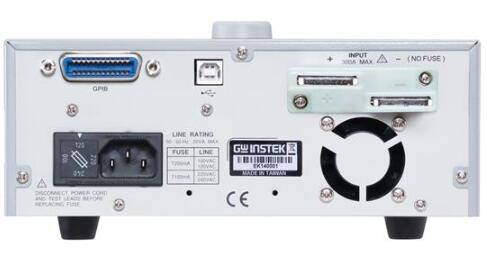

PCS-1000I提供BNC输出，可连接示波器直接观测输出电流波形变化，取代电流探棒。一般示波器，不具备隔离通道，输入输出为共点结构设计，所以输出负载容易造成量测误差。PCS-1000I采用隔离式电流输出设计，可以避免示波器非隔离输出所造成量测误差。PCS-1000I不仅为高精度的交、直流分流器，更提供USB及GPIB的通讯界面给使用者进行远端程序控制，可以同时进行电压及电流的量测。PCS-1000I所提供的SCPI的通讯命令，使用者可利用电脑远端控制PCS-1000I进行量测数值回读。
PCS-1000I上市后，将全面取代PCS-1000非隔离输出机种的供货，PCS-1000届时将全面停产。
快速选型
| 型号 | 交直流电流档位 | 交流电压档位 | 直流电压档位 | 接口 |
| PCS-1000I | 30mA/300mA/3A/30A/300A | 200mV/2V/20V/200V/600V | 200mV/2V/20V/200V/1000V | USB/GPIB |
| 详细规格 | |||
| 直流特性 | |||
| 直流电压 | |||
| ?n位 | 1 Year 23 ℃ ± 5 ℃ | 温度系数/℃ | |
| 200.0000 mV | 0.0050 + 0.0035 | 0.0005 + 0.0005 | |
| 2.000000 V | 0.0050 + 0.0010 | 0.0005 + 0.0001 | |
| 20.00000 V | 0.0050 + 0.0010 | 0.0005 + 0.0001 | |
| 200.0000 V | 0.0050 + 0.0010 | 0.0005 + 0.0001 | |
| 1000.000 V | 0.0050 + 0.0020 | 0.0005 + 0.0001 | |
| 准确度 : ± (% of 读值 + % of ?n位)电压文件位输入阻抗: 10MΩ 所有电压文件位 | |||
| 直流电流 | |||
| ?n位 | 电阻压降 | 23 ℃ ± 5 ℃ @1年 | 温度系数/℃ |
| 30.00000 mA | <0.4 V | 0.01 + 0.005 | 0.001 + 0.002 |
| 300.0000 mA | <0.5 V | 0.01 + 0.005 | 0.001 + 0.002 |
| 3.000000 A | <0.8 V | 0.01 + 0.005 | 0.001 + 0.002 |
| 30.00000 A *1 | <0.8 V | 0.01 + 0.005 | 0.001 + 0.002 |
| 300.0000 A*1 | <0.8 V | 0.02 + 0.005 | 0.001 + 0.002 |
| 准确度 : ± (% of 读值 + % of ?n位) | |||
| 隔离输出直流电流准确度 | |||
| ?n位 | 解晰度( 6 1/2) | 直流 准确度 | 温度系数/℃ |
| 30.00000 mA | 0.00001mA | 0.1 + 0.05 | 0.001 |
| 300.0000 mA | 0.0001mA | 0.1 + 0.05 | 0.001 |
| 3.000000 A | 0.000001A | 0.1 + 0.05 | 0.001 |
| 30.00000 A *1 | 0.00001A | 0.1 + 0.05 | 0.001 |
| 300.0000 A *1 | 0.0001A | 0.2 + 0.05 | 0.001 |
| 准确度 : ± (% of 输出值 + % of 满刻度)满刻度电流时的输出电压 = 3V | |||
| 交流特性 | |||
| 有效值交流电压 | |||
| ?n位 | 频率 | 23 ℃ ± 5 ℃ @1年 | 温度系数/℃ |
| 200.0000 mV | 45Hz - 2kHz；2kHz - 10kHz；10kHz - 20kHz | 0.5 + 0.05；1.0 + 0.05；2.0 + 0.10 | 0.005 + 0.005 |
| 2.000000 V | 0.005 + 0.005 | ||
| 20.00000 V | 0.005 + 0.005 | ||
| 200.0000 V | 0.005 + 0.005 | ||
| 600.000 V | 0.005 + 0.005 | ||
| 准确度 : ± (% of 读值 + % of ?n位) | |||
| 有效值交流电流 | |||
| ?n位 | 频率 | 23 ℃ ± 5 ℃ @1年 | 温度系数/℃ |
| 30.00000 mA | 45Hz - 2kHz；2kHz - 10kHz | 0.5 + 0.05；1.0 + 0.05 | 0.03 + 0.006 |
| 300.0000 mA | 0.03 + 0.006 | ||
| 3.000000 A | 0.03 + 0.006 | ||
| 30.00000 A *1 | 45Hz - 400Hz | 0.5 + 0.05 | 0.03 + 0.006 |
| 300.0000 A *1 | 0.03 + 0.006 | ||
| 准确度 : ± (% of 读值 + % of ?n位) | |||
| 监测-交流电流准确度 | |||
| 档位 | 频率 | 交流 准确度 | 温度系数/℃ |
| 30.00000 mA | 45Hz - 2kHz；2kHz - 10kHz | 0.2 + 0.05；0.5 + 0.05 | 0.001 |
| 300.0000 mA | 0.001 | ||
| 3.000000 A | 0.001 | ||
| 30.00000 A *1 | 45Hz - 400Hz | 0.5 + 0.05 | 0.001 |
| 300.0000 A *1 | 0.001 | ||
| 准确度 : ± (% of 输出值 + % of 满刻度)；满刻度电流时的输出电压 = 3V；输入电流必须大于该档位满刻度的10%以上，才能进行有效测量 | |||
| 一般 | |||
| 电源 | 100 V / 120 V / 220 V / 240 V ±10% | ||
| 输入频率 | 50/60 Hz | ||
| 操作环境 | Full accuracy for 0 ℃ to 55 ℃, Full accuracy to 80% R.H. at 40 ℃ | ||
| 储存环境 | -40 ℃ to 70 ℃ | ||
| 功耗 | Max 35VA | ||
| 尺寸 | 210 mm (W) * 80 mm (H) * 390mm (D) | ||
| 重量 | Approximately 5 kg | ||
(本规格适用于热机30分钟后，且环境在18到28度C之间。)
*1 对于30A/300A档位的准确度，需增加8 ppm/watt功率系数。
