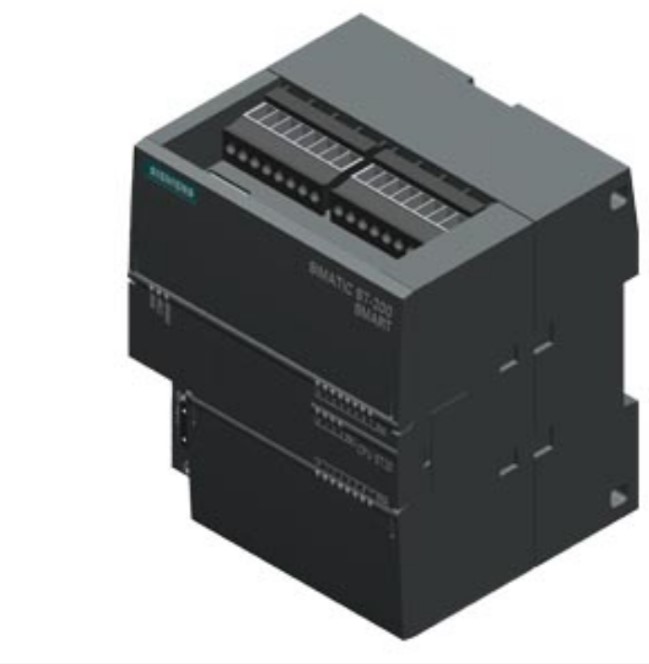

6ES7288-1ST40-0AA1
(EAN: 4034106033934)
CPU ST40, DC/DC/DC, 24DI/16DO
-
产品信息细节
-
技术数据
-
CAx数据
技术数据
|
|
SIMATIC S7-200 SMART，CPU ST40， 上，DC/DC/DC， 机载 I/O： 24 个 24V DC 数字输入；16DO 24V DC； 电源：DC 20.4 - 28.8V DC， 程序存储器/数据存储器 40 KB 网络服务器支持 | |
| 一般信息 | ||
| 产品类型标志 | CPU ST40 DC/DC/DC | |
| 附带程序包的 | ||
| ● 工程系统 | STEP 7 Micro/WIN SMART | |
| 安装方式/安装 | ||
| 导轨安装 | 是; 标准导轨 | |
| 电源电压 | ||
| 额定值 (DC) | 24 V | |
| 允许范围，下限 (DC) | 20.4 V | |
| 允许范围，上限 (DC) | 28.8 V | |
| 输入电流 | ||
| 耗用电流，***大值 | 680 mA; 24 V DC | |
| 接通电流，***大值 | 11.7 A; 28.8 V 时 | |
| 输出电流 | ||
| 电流输出，***大值 | 300 mA; 24 V DC 传感器电源 | |
| 用于背板总线 (DC 5 V)，***大值 | 1.4 A; ***大 5 V DC，用于 EM 总线 | |
| 功率损失 | ||
| 功率损失，***大值 | 18 W | |
| 存储器 | ||
| 存储器类型 | DDR | |
| 闪存 | 是 | |
| RAM | 是 | |
| 用于用户数据的可用存储器 | 16 kbyte | |
| 存储器大小 | 24 kbyte; 程序存储器 | |
| 微型存储卡 | 是; microSDHC 卡（可选） | |
| 缓冲 | ||
| ● 存在 | 是; 免维护，RTC 需要 7 天。 | |
| CPU-处理时间 | ||
| 对于位运算，典型值 | 150 ns; / 说明 | |
| 对于字运算，典型值 | 1.2 μs; / 说明 | |
| 对于浮点运算，典型值 | 3.6 μs; / 说明 | |
| 地址范围 | ||
| 外设地址范围 | ||
| ● 输入端 | 144 byte; 256 位数字量输入和 56 字模拟量输入 | |
| ● 输出端 | 144 byte; 256 位数字量输出和 56 字模拟量输出 | |
| 时间 | ||
| 时钟 | ||
| ● 类型 | 硬件时钟，未缓冲 | |
| ● 硬件时钟（实时时钟） | 是 | |
| ● 缓冲持续时间 | 7 d | |
| ● 每日偏差，***大值 | 120 s; 25 °C 时在 120s/月范围内 | |
| 数字输入 | ||
| 数字输入端数量 | 24; 集成 | |
| ● 可用来实现技术功能的输入端 | 6; HSC（高速运算） | |
| 源型输入/漏性输入 | 是 | |
| 可同时控制的输入端数量 | ||
| 所有安装位置 | ||
| — ***高可达 40 ℃，***大值 | 24 | |
| 输入电压 | ||
| ● 输入电压类型 | DC | |
| ● 额定值 (DC) | 24 V | |
| ● 对于信号“0” | I0.0 到 I0.3 < 1 V DC；I0.4 到 I2.7 < 5 V DC | |
| ● 对于信号“1” | I0.0 到 I0.3 > 4V；I0.4 到 I2.7 > 15V | |
| 输入电流 | ||
