品牌:西门子
型号:6ES71556AU000DN0
起订:1个
供应:100个
发货:3天内
电话:18612313293
咨询发送询价
技术数据

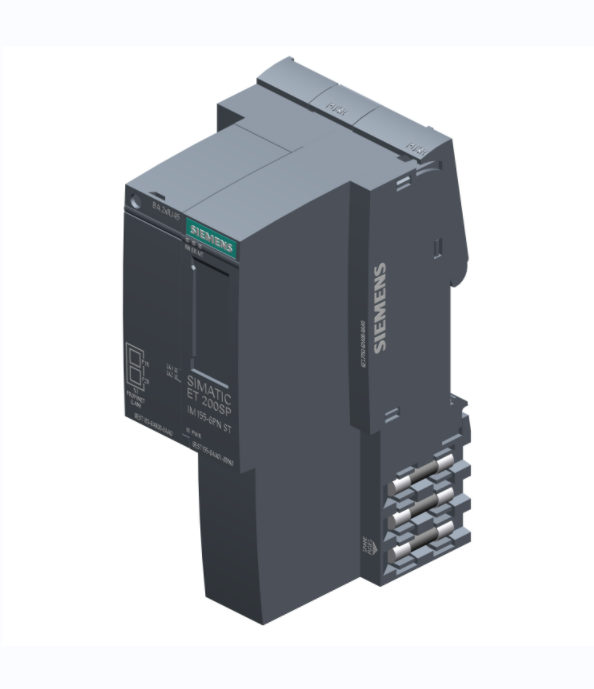

SIMATIC ET 200SP， PROFINET 接口模块 IM155-6PN High Speed ***多 30 个周边模块， 0.125ms 时钟同步运行 多功能热插拔， 包括服务器模块
一般信息
产品类型标志
IM 155-6 PN HS
硬件功能状态
FS02 以上版本
固件版本
V4.0
● 可更新固件
是
产品功能
● I&M 数据
是; I&M0 至 I&M3
● 运行期间更换模块（热插拔）
是; 多个热插拔
● 时钟同步模式
是
附带程序包的
● STEP 7 TIA 端口，可组态 / 已集成，自版本
STEP 7 V14 以上
● STEP 7 可组态/ 已集成，自版本
V5.5 SP4 以上
● PROFINET 版本 GSD 版 / GSD 修订版以上
- / V2.3
配置控制
通过数据组
是
电源电压
额定值 (DC)
24 V
允许范围，下限 (DC)
19.2 V
允许范围，上限 (DC)
28.8 V
反极性保护
是
电源和电压断路跨接
● 停电/断电跨接时间
5 ms
输入电流
耗用电流，***大值
500 mA
接通电流，***大值
4.5 A
I²t
0.09 A²·s
功率损失
功率损失，典型值
1.7 W
地址范围
每个模块的地址空间
● 每个模块的地址空间，***大值
32 byte; 分别针对输入和输出数据
每个站点的地址空间
● 每个站点的地址空间，***大值
968 byte; 分别针对输入和输出数据
硬件扩展
组件载体
● 可操作 ET 200SP 模块数量，***大
30
● 可操作 ET 200AL 模块数量，***大
0
子模块
● 每个站点的子模块数量，***大值
125
接口
PROFINET 接口数量
1; 2 个端口（交换机）
1. 接口
物理接口
● 端口数量
2
● 集成开关
是
● BusAdapter (PROFINET)
是; 可使用的BusAdapter：BA 2x RJ45，BA 2x FC，BA 2x SCRJ，BA SCRJ / RJ45，BA SCRJ / FC，BA 2x LC，BA LC / RJ45，BA LC / FC
协议
● PROFINET IO 设备
是
● 开放式 IE 通讯
是
● 气液冗余
是; 作为 MRP 或 MRPD 客户端，环网内***多 50 或 30 个成员
物理接口
RJ 45（以太网）
● 传输模式
PROFINET，100 Mbit/s，全双工(100base-TX)
● 10 Mbit/s
否
● 100 Mbit/s
是; PROFINET，100 Mbit/s，全双工(100base-TX)
● 自动协商
是
● 自动交叉
是
协议
PROFINET IO 设备
服务
— IRT
是; 125 µs、250 µs、500 µs、1 ms、2 ms、4 ms 以及高性能的 IRT：125 µs 光栅 250 µs 至 4 ms
— PROFIenergy
是
— 按优先级启动
是
— 共享设备
是
— 共享设备中的 IO 控制器的***大数量
4
冗余模式
● PROFINET 系统冗余 (S2)
否
气液冗余
— MRP
是
— MRPD
是
开放式 IE 通讯
● TCP/IP
是
● SNMP
是
● LLDP
是
等时模式
等距离
是
***短时钟脉冲
125 µs
***长时钟脉冲
4 ms
总线循环时间 (TDP) ***小值
125 µs
抖动***大值
0.25 µs
报警/诊断/状态信息
状态显示
是
报警
是
诊断功能
是
诊断显示 LED
● RUN LED
是; 绿色 LED
● ERROR LED
是; 红色 LED
● MAINT LED
是; 黄色 LED
● 电源电压监控 (PWR-LED)
是; 绿色 PWR-LED
● link TX/RX 连接显示
是; BusAdapter上 2 个绿色的 link LED
电位隔离
在背板总线和电子元件之间
否
在 PROFINET 和所有其他电路之间
是
在电源和所有其他电路之间
否
绝缘
绝缘测试，使用
电源电压和电子设备之间 707 V DC（型式试验）；以太网和电子设备之间 1500 V AC（型式试验）
标准、许可、证书
网络负载等级
3
安全级别
符合安全级别 1 测试案例 V1.1.1
环境要求
运行中的环境温度
● 水平安装，***小值
-25 °C; 无凝露
● 水平安装，***大值
60 °C
● 垂直安装，***小值
-25 °C; 无凝露
● 垂直安装，***大值
50 °C
参考海平面的运行高度
● ***大海拔安装高度
5 000 m; 安装高度 > 2000 m 时受限，参见手册
连接技术 / 标题
ET 连接
● 通过 BU/BA 发送
否
尺寸
宽度
50 mm
高度
117 mm
深度
74 mm
|
|
