Touch panel screen, Harmony ST6, 4"W display, 1COM, 1Ethernet, USB host&device, 24 VDC

主要信息

产品系列 Harmony ST6

产品类型触摸屏

处理器名称 ARM Cortex-A8

补充信息

显示器尺寸 4 inch

显示类型 TFT 真彩 LCD

显示颜色 1600万色

显示器分辨率 480 x 272 像素

触摸屏单一触摸模拟电阻

背光寿命 50000 小时和白色

亮度 16 级

字符字体 ASCII
ASCII 语言（使用欧洲字符）
简体中文
日本 (ANK, Kanji)
片假名
韩国
繁体中文

额定电源电压 [Us] 24 V DC (+/- 20%)

瞬间峰值电流 30 A

本地信号指示 LED状态绿色, 恒定适用离线
LED状态绿色, 恒定适用运行
LED状态绿色, 闪烁适用运行
LED状态绿色, 消退适用备用
LED状态橙色, 闪烁适用软件启动
LED状态红色, 恒定适用电源 (开)
LED状态红色, 闪烁适用运行
LED状态红色, off 适用电源 (关)

功耗 W 6.9 W

页数 200 应用页

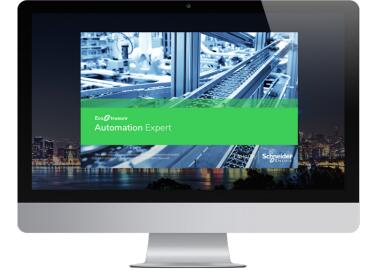

软件包 EcoStruxure Operator Terminal Expert

处理器频率 800 MHz

以太网端口 10/101base

内存说明 512 MB device memory
128 MB user data memory
512 Kb 备份内存

集成连接类型 1 COM1 串行链接 - 1 孔型 SUB-D 9针脚 - RS232C/RS485 (速率: 2400...115200 bps)下接线
COM1 串行链接 (速率: 2400...187500 bps)后面
1 USB 2.0 A型后面
1 USB 2.0 type micro B下接线
1 Ethernet - 孔型 RJ45 - RS485

供电电源来自外部供电

实时时钟内置 0...50 °C
内置 10...90 % RH

可下载协议 Modbus
Uni-TE
第三方协议

产品商标施耐德电气Modicon
Mitsubishi Melsec
Omron Sysmac
*** Automation Allen-Bradley
Siemens Simatic

固定模式通过 2 个螺钉, 安装于 1.6...5 mm厚面板符合 UL 61010-2-201
通过 2 个螺钉符合 EN 61131-2
通过 2 个螺钉符合 IEC 61000-6-2

机柜材料 PC

前板材料 Aluminium

标识 CE

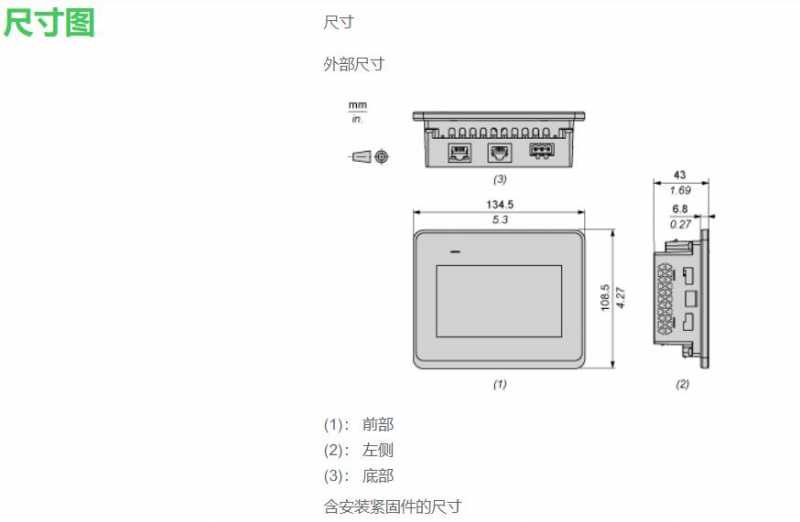

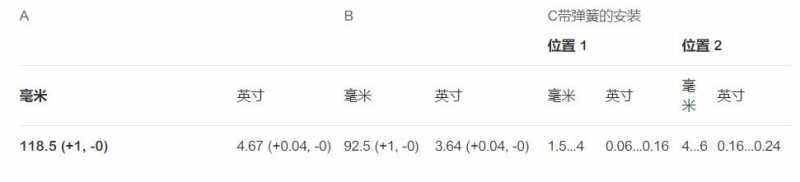

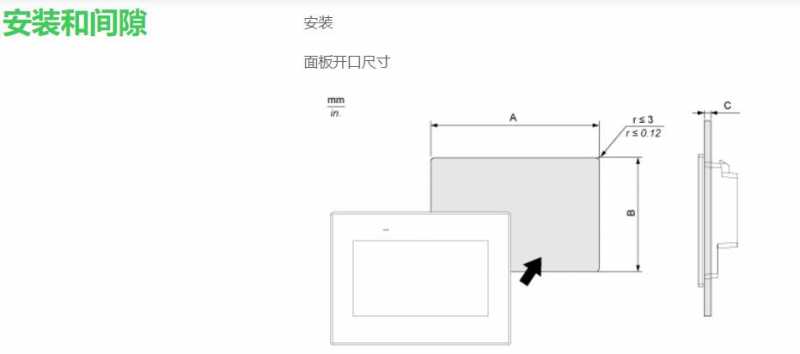

开孔尺寸 118.5 x 92.5 mm panel cut dimension

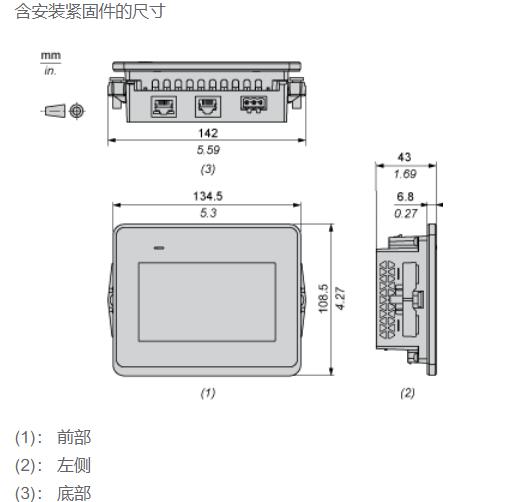

高度 108.5 mm

宽度 134.5 mm

深度 43 mm

净重 0.4 kg

环境

抗瞬时断电 2 ms

符合标准 EN 61000-6-4
EN 61000-6-2
EN 61131-2
UL 61010-2-201
CSA C22.2 No 61010-2-201

产品认证 CSA
CE
UKCA

符合指令 2014/35/EU - low voltage directive
2014/30/EU - electromagnetic compatibility

运行温度 0…50 °C

贮存环境温度 -20…60 °C

相对湿度 10…90 % 非冷凝

工作海拔 2000米

IP 保护等级 IP20 符合 IEC 61131-2 (后板)
"IP65" 符合 IEC 61131-2 (前面板)

NEMA防护等级 NEMA 4 前面板 (室内使用)
NEMA 13 前面板

抗冲击 147 m/s2 适用 11 ms (X, Y, Z 方向循环 10次 (大约. 100 分钟)) 符合 EN/IEC 61131-2

抗振动 +/-3.5 mm (f = 5…9 Hz) X, Y, Z 方向循环 10次 (大约. 100 分钟) 符合 EN/IEC 61131-2
9.8 m/s2 (f = 9…150 Hz)

电磁兼容性抗快速瞬变 - 测试等级: 2 kV (电源端口) 符合 IEC 61000-4-4
抗快速瞬变 - 测试等级: 1 kV (信号端口)
静电放电抗干扰 - 测试等级: 6 kV (接触放电) 符合 EN/IEC 61000-4-2 级别 3
静电放电抗干扰 - 测试等级: 8 kV (空气放电)

包装单位

Unit Type of Package 1 PCE

Number of Units in Package 1 1

Package 1 Height 8.100 cm

Package 1 Width 13.700 cm

Package 1 Length 18.600 cm

Package 1 Weight 451.000 g

Unit Type of Package 2 S03

Number of Units in Package 2 12

Package 2 Height 30.000 cm

Package 2 Width 30.000 cm

Package 2 Length 40.000 cm

Package 2 Weight 5.864 kg

合同保修

保修单 18 个月

产品系列	Harmony ST6
产品类型	触摸屏
处理器名称	ARM Cortex-A8

显示器尺寸	4 inch
显示类型	TFT 真彩 LCD
显示颜色	1600万色
显示器分辨率	480 x 272 像素
触摸屏	单一触摸模拟电阻
背光寿命	50000 小时和白色
亮度	16 级
字符字体	ASCII ASCII 语言（使用欧洲字符）简体中文日本 (ANK, Kanji) 片假名韩国繁体中文
额定电源电压 [Us]	24 V DC (+/- 20%)
瞬间峰值电流	30 A
本地信号指示	LED状态绿色, 恒定适用离线 LED状态绿色, 恒定适用运行 LED状态绿色, 闪烁适用运行 LED状态绿色, 消退适用备用 LED状态橙色, 闪烁适用软件启动 LED状态红色, 恒定适用电源 (开) LED状态红色, 闪烁适用运行 LED状态红色, off 适用电源 (关)
功耗 W	6.9 W
页数	200 应用页
软件包	EcoStruxure Operator Terminal Expert
处理器频率	800 MHz
以太网端口	10/101base
内存说明	512 MB device memory 128 MB user data memory 512 Kb 备份内存
集成连接类型	1 COM1 串行链接 - 1 孔型 SUB-D 9针脚 - RS232C/RS485 (速率: 2400...115200 bps)下接线 COM1 串行链接 (速率: 2400...187500 bps)后面 1 USB 2.0 A型后面 1 USB 2.0 type micro B下接线 1 Ethernet - 孔型 RJ45 - RS485
供电电源	来自外部供电
实时时钟	内置 0...50 °C 内置 10...90 % RH
可下载协议	Modbus Uni-TE 第三方协议
产品商标	施耐德电气Modicon Mitsubishi Melsec Omron Sysmac *** Automation Allen-Bradley Siemens Simatic
固定模式	通过 2 个螺钉, 安装于 1.6...5 mm厚面板符合 UL 61010-2-201 通过 2 个螺钉符合 EN 61131-2 通过 2 个螺钉符合 IEC 61000-6-2
机柜材料	PC
前板材料	Aluminium
标识	CE
开孔尺寸	118.5 x 92.5 mm panel cut dimension
高度	108.5 mm
宽度	134.5 mm
深度	43 mm
净重	0.4 kg

抗瞬时断电	2 ms
符合标准	EN 61000-6-4 EN 61000-6-2 EN 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201
产品认证	CSA CE UKCA
符合指令	2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility
运行温度	0…50 °C
贮存环境温度	-20…60 °C
相对湿度	10…90 % 非冷凝
工作海拔	2000米
IP 保护等级	IP20 符合 IEC 61131-2 (后板) "IP65" 符合 IEC 61131-2 (前面板)
NEMA防护等级	NEMA 4 前面板 (室内使用) NEMA 13 前面板
抗冲击	147 m/s2 适用 11 ms (X, Y, Z 方向循环 10次 (大约. 100 分钟)) 符合 EN/IEC 61131-2
抗振动	+/-3.5 mm (f = 5…9 Hz) X, Y, Z 方向循环 10次 (大约. 100 分钟) 符合 EN/IEC 61131-2 9.8 m/s2 (f = 9…150 Hz)
电磁兼容性	抗快速瞬变 - 测试等级: 2 kV (电源端口) 符合 IEC 61000-4-4 抗快速瞬变 - 测试等级: 1 kV (信号端口) 静电放电抗干扰 - 测试等级: 6 kV (接触放电) 符合 EN/IEC 61000-4-2 级别 3 静电放电抗干扰 - 测试等级: 8 kV (空气放电)

Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	8.100 cm
Package 1 Width	13.700 cm
Package 1 Length	18.600 cm
Package 1 Weight	451.000 g
Unit Type of Package 2	S03
Number of Units in Package 2	12
Package 2 Height	30.000 cm
Package 2 Width	30.000 cm
Package 2 Length	40.000 cm
Package 2 Weight	5.864 kg

保修单	18 个月
