品牌:PILZ
品名:安全继电器
型号:PSWZ X1P 3V /24-240VACDC 2n/o 1n/c
物料号:777950
起订:1件
供应:1000件
发货:3天内
电话:15821599520
咨询发送询价

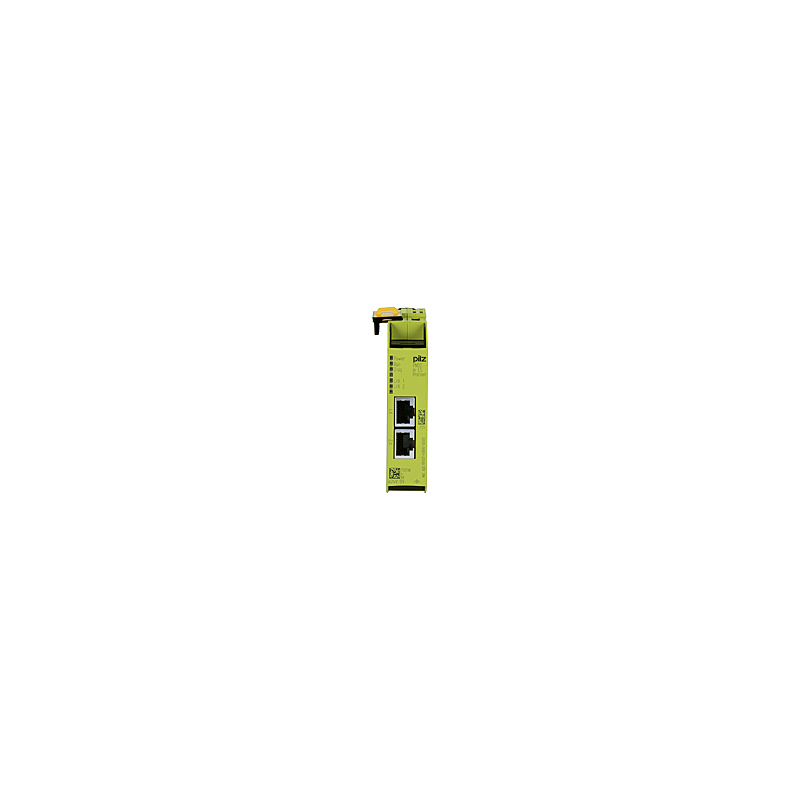

产品物料号: 772138
可配置小型安全控制器PNOZmulti 2，现场总线模块， Profinet。
技术数据
电气数据
| U1的用途 | 模块电源 |
| 供电电压 (V) | 24 V |
| 电源电压类型U1 | DC |
| 功率消耗DC | 1.4 W |
| 电势隔离U1 | 是 |
| UINT1的用途 | 模块电源 |
| 内部电压源 | 通过基础模块 |
| UINT1的电压类型 | DC |
现场总线接口
| 现场总线接口 | PROFINET |
| 现场总线设备类型 | IO设备 |
| 可选传输速率 | 100 MBit/s |
| 现场总线连接 | 2 x RJ45 |
| 电隔离现场总线 | 是 |
环境数据
| 环境温度标准 | EN 60068-2-14 |
| 以摄氏度一表示的环境温度 | 0 - 60 °C |
| 存储温度标准 | EN 60068-2-1/-2 |
| 气候适宜性标准 |
EN 60068-2-30 EN 60068-2-78 |
| 允许/不允许凝结 | 不允许 |
| 海平面以上***大安装高度不受额定功率的限制 | 2000 m |
| EMC 达到标准 ... | EN 61131-2 |
| 振动测试所依据的标准 | EN 60068-2-6 |
| 冲击应力测试所依据的标准1规定的加速度 | 15 g |
| 应遵守的间隙与爬电距离标准 | EN 61131-2 |
| 过电压等级 | 二 |
| 间隙与爬电距离污染程度规范 | 2 |
| 防护等级标准 | EN 60529 |
| 保护类型，安装 | |
| 保护类型，机壳 | |
| 端子保护类型 |
潜在的分离
| 电路元件之间存在的电位隔离1 | 现场总线和模块 |
| 电位隔离类型1 | 功能绝缘 |
机械数据
| 安装位置 | 水平位于顶帽式导轨上 |
| DIN电源轨尺寸（EN 50022） | 35 x 7.5 EN 50022 |
| 壳体材料下部 | PC |
| 外壳材料前板 | PC |
| 外壳上面部分材质 | PC |
| 连接端子 |
螺丝式端子 弹簧加载端子 |
| 柔性AWG导体的允许截面面积 | 24 - 12 AWG |
| 高度尺寸 | 101.4 mm |
| 宽度尺寸 | 22.5 mm |
| 深度尺寸 | 110.4 mm |
| 净重 | 86 g |
| 总重 | 96 g |
