品牌:西门子
型号:5SY61036CC
起订:1个
供应:100个
发货:3天内
电话:18612313293
咨询发送询价
技术数据

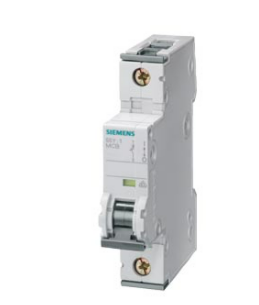

小型断路器 230/400V 6kA，1 极，B，3A
版本
产品品牌名称
SENTRON
产品名称
断路器
一般技术数据
极数
1
电极规格
1P
脱扣特性级别
B
机械式使用寿命（转换周期） 典型
10 000
过压类别
III
污染程度
3
电压
电压类型 工作电压
AC
绝缘电压 (Ui)
● 单相位运行时 AC 时 测定值
440 V
● 多相位运行时 AC 时 测定值
440 V
供电电压 单相位运行时 AC 时 测定值
230 V
电源电压
供电电压
● AC 时 测定值
400 V
值域 供电电压频率的
50/60 Hz
工作电压 DC 时 测定值 ***大值
72 V
防护等级
防护等级 IP
IP20，带连接导线
交换容量
电流通断能力
● 根据 EN 60898 测定值
6 kA
能源限制等级
3
耗散
损耗功率 [W] 电流测定值时 AC 时 在热运行状态中 每个电极
1.7 W
使用的适宜性
机械制造/工业
产品详细信息
产品组件
● 上方组合端子
是
● 下方组合端子
是
● 可一同切断的中性线
否
产品特点
● 符合 EN 60204-1 的主开关特点
否
● 无卤素
是
● 可密封
是
● 不含硅
是
产品扩展 可安装 辅助装置
是
短路
短路电流 (Icn) 分断能力
● AC 时 根据 UL 1077 和 CSA C22.2 235 号
5 kA
连接
可连接的导线截面 单芯线的
● ***小值
0.75 mm2
● ***大值
35 mm2
可连接的导线截面 多芯线
● ***小值
0.75 mm2
● ***大值
35 mm2
可连接的导线截面 细芯线的 带有电缆末端加工
● ***小值
0.75 mm2
● ***大值
25 mm2
拧紧转矩 [lbf·in] 螺栓连接时
● ***小值
22 lbf·in
● ***大值
31 lbf·in
拧紧扭矩 螺栓连接时
● ***小值
2.5 N·m
● ***大值
3.5 N·m
位置 电源连接电缆
任意
机械设计
高度
90 mm
宽度
18 mm
深度
76 mm
安装深度
70 mm
宽度分配单元的数量
1
紧固类型
快速紧固系统
装入位置
任意的
净重
140 g
环境条件
环境温度影响
***大 95% 至 55°C，***大 55% 至 70°C，***大 35% 至 75°C
抗震强度 符合 IEC 60068-2-6
5 至 25Hz 时 ±1mm；25 至 150Hz 时 50m/s2
环境温度 运行期间
● ***小值
-25 °C
● ***大值
55 °C
环境温度 存放期间
● ***小值
-40 °C
● ***大值
75 °C
测试循环数量 适用于环境检测 根据 IEC 60068-2-30
28
|
|
小型断路器 230/400V 6kA，1 极，B，3A | |
| 版本 | ||
| 产品品牌名称 | SENTRON | |
| 产品名称 | 断路器 | |
| 一般技术数据 | ||
| 极数 | 1 | |
| 电极规格 | 1P | |
| 脱扣特性级别 | B | |
| 机械式使用寿命（转换周期） 典型 | 10 000 | |
| 过压类别 | III | |
| 污染程度 | 3 | |
| 电压 | ||
| 电压类型 工作电压 | AC | |
| 绝缘电压 (Ui) | ||
| ● 单相位运行时 AC 时 测定值 | 440 V | |
| ● 多相位运行时 AC 时 测定值 | 440 V | |
| 供电电压 单相位运行时 AC 时 测定值 | 230 V | |
| 电源电压 | ||
| 供电电压 | ||
| ● AC 时 测定值 | 400 V | |
| 值域 供电电压频率的 | 50/60 Hz | |
| 工作电压 DC 时 测定值 ***大值 | 72 V | |
| 防护等级 | ||
| 防护等级 IP | IP20，带连接导线 | |
| 交换容量 | ||
| 电流通断能力 | ||
| ● 根据 EN 60898 测定值 | 6 kA | |
| 能源限制等级 | 3 | |
| 耗散 | ||
| 损耗功率 [W] 电流测定值时 AC 时 在热运行状态中 每个电极 | 1.7 W | |
| 使用的适宜性 | 机械制造/工业 | |
| 产品详细信息 | ||
| 产品组件 | ||
| ● 上方组合端子 | 是 | |
| ● 下方组合端子 | 是 | |
| ● 可一同切断的中性线 | 否 | |
| 产品特点 | ||
| ● 符合 EN 60204-1 的主开关特点 | 否 | |
| ● 无卤素 | 是 | |
| ● 可密封 | 是 | |
| ● 不含硅 | 是 | |
| 产品扩展 可安装 辅助装置 | 是 | |
| 短路 | ||
| 短路电流 (Icn) 分断能力 | ||
| ● AC 时 根据 UL 1077 和 CSA C22.2 235 号 | 5 kA | |
| 连接 | ||
| 可连接的导线截面 单芯线的 | ||
| ● ***小值 | 0.75 mm2 | |
| ● ***大值 | 35 mm2 | |
| 可连接的导线截面 多芯线 | ||
| ● ***小值 | 0.75 mm2 | |
| ● ***大值 | 35 mm2 | |
| 可连接的导线截面 细芯线的 带有电缆末端加工 | ||
| ● ***小值 | 0.75 mm2 | |
| ● ***大值 | 25 mm2 | |
| 拧紧转矩 [lbf·in] 螺栓连接时 | ||
| ● ***小值 | 22 lbf·in | |
| ● ***大值 | 31 lbf·in | |
| 拧紧扭矩 螺栓连接时 | ||
| ● ***小值 | 2.5 N·m | |
| ● ***大值 | 3.5 N·m | |
| 位置 电源连接电缆 | 任意 | |
| 机械设计 | ||
| 高度 | 90 mm | |
| 宽度 | 18 mm | |
| 深度 | 76 mm | |
| 安装深度 | 70 mm | |
| 宽度分配单元的数量 | 1 | |
| 紧固类型 | 快速紧固系统 | |
| 装入位置 | 任意的 | |
| 净重 | 140 g | |
| 环境条件 | ||
| 环境温度影响 | ***大 95% 至 55°C，***大 55% 至 70°C，***大 35% 至 75°C | |
| 抗震强度 符合 IEC 60068-2-6 | 5 至 25Hz 时 ±1mm；25 至 150Hz 时 50m/s2 | |
| 环境温度 运行期间 | ||
| ● ***小值 | -25 °C | |
| ● ***大值 | 55 °C | |
| 环境温度 存放期间 | ||
| ● ***小值 | -40 °C | |
| ● ***大值 | 75 °C | |
| 测试循环数量 适用于环境检测 根据 IEC 60068-2-30 | 28 | |
