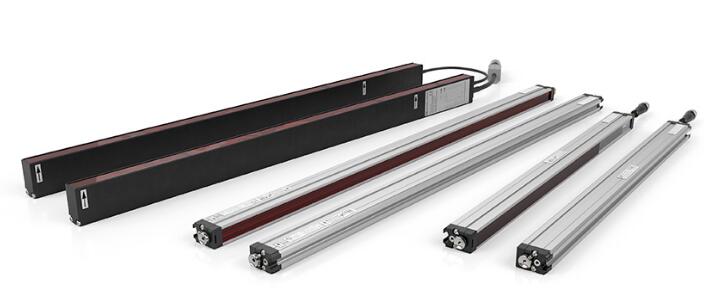

倍加福 电梯光栅 AL2109-P-1820-3403/40b/49/143
· 低剖面、高分辨率光栅，用于监测电梯和入口的封闭边缘
· 带集成控制器的对射光栅
· 符合 EN81-70 和 EN12015/16 标准
· 使用多达 135 道光束的密集监控区域确保小尺寸物体也能被检测到
· 甚至可检测到距离为零的物体
· 自动光束交叉
· 对反射光和环境光不敏感
技术参数节选 AL2109-P-1820-3403/40b/49/143
| 产品阐述 |
|---|
| 高分辨率光栅，适用于探测人和物体 |
| 通用规格 | ||
|---|---|---|
| 有效检测距离 | 0 ... 3500 mm | |
| 检测范围极限值 | 3500 mm | |
| 光源 | 红外发光二极管 | |
| 光源类型 | 调制红外光 ， 950 nm | |
| 区域高度 | 1800 mm | |
| 光束交叉 | 自动，3x/5x/7x （取决于发射器/接收器之间的距离） | |
| 光束间距 | 90 mm | |
| 光束数 | 61 ...135（动态） | |
| 发散角 | 发射器： < 20 ° ， 接收器： < 6 ° | |
| 环境光限制 | > 100000 Lux | |
| 提供的附件 | 2 根连接电缆，带 M12 连接器，约 300 mm | |
| 功能性安全相关参数 | ||
| MTTFd | 180 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 指示灯/操作方法 | ||
| 功能指示灯 | 红色 LED（接收器中）： 连接至工作电源后亮起， 检测到物体时熄灭， | |
| 电气技术规格 | ||
| 工作电压 | 11 ... 30 V DC | |
| 纹波 | 10 % | |
| 空载电流 | < 180 mA | |
| 输出 | ||
| 开关类型 | 亮通/暗通，可选择，可编程 | |
| 信号输出 | 1 路 PNP 和 1 路 NPN，短路保护 | |
| 开关电压 | ***大 30 V DC | |
| 开关电流 | 100 mA | |
| 开关频率 | < 3 Hz | |
| 响应时间 | < 100 ms | |
| 遵守标准和指令 | ||
| 指令符合性 | ||
| EMC 指令 2004/108/EC | EN 12015:2014 EN 12016:2013 | |
| 符合标准 | ||
| 产品标准 |
EN 60947-5-2:2007+A1:2012 IEC 60947-5-2:2007 + A1:2012 |
|
| 标准 |
EN 81-70:2003/A1:2004；第 5.2.4 节 EN 81-20:2014；第 5.3.6.2.2.1 节 依据监测现场的数据表规格考虑物体探测。 |
|
| 认证和证书 | ||
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) | |
| 存储温度 | -20 ... 65 °C (-4 ... 149 °F) | |
| 机械规格 | ||
| 型材宽度 | 9 mm | |
| 防护等级 | IP54 | |
| 连接 | M8 x 1 连接器，4 针 | |
| 材料 | ||
| 外壳 | 铝 | |
| 光学端面 | 塑料 | |
| 质量 | 2000 g （设备） | |
| 尺寸 | ||
| 宽度 | 9 mm | |
| 深度 | 34 mm | |
| 长度 | 2000 mm | |
Classifications
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270910 |
| ECLASS 10.0.1 | 27270910 |
| ECLASS 9.0 | 27270910 |
| ECLASS 8.0 | 27270910 |
| ECLASS 5.1 | 27270910 |
| ETIM 7.0 | EC002549 |
| ETIM 6.0 | EC002549 |
| ETIM 5.0 | EC002549 |
| UNSPSC 12.1 | 39121528 |
