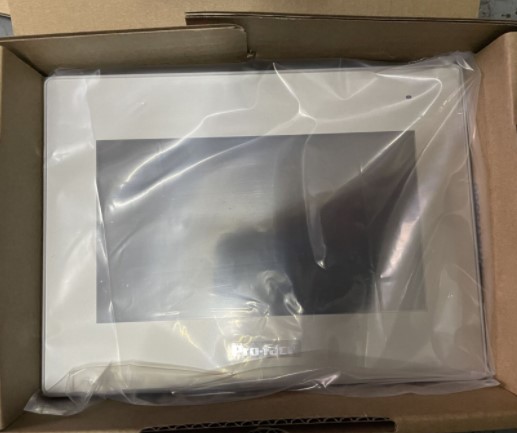

日本pro-face普洛菲斯12寸触摸屏PFXET6600WAD（ET-6600WA）授权代理

上海挥朝传动设备有限公司是普洛菲斯官网授权的代理商，仓库有大量现货，价格优惠，服务好，

有需要请来电联系:郭工 18616038825

基本产品信息

类型

可编程人机界面

系列

ET6000系列

显示屏尺寸

12.1"宽屏

型号

PFXET6600WAD

全球代码

PFXET6600WAD

产品特点

新一代入门级可编程人机界面 “精益求精 物超所值”

显示规格

显示屏类型

TFT 真彩 LCD

显示尺寸

12.1"宽屏

分辨率

1,280 x 800 像素 (WXGA)

有效显示面积

W261.12 x H163.2 mm

显示颜色

1600万色

背光灯

白色LED (用户不可自行更换。需要更换时，请联系当地Pro-face分支机构)

背光灯寿命

50,000小时以上(在25℃的环境下连续工作 - 亮度下降至原来的25%)

亮度调节

可通过触摸面板或软件进行16级调节

触摸面板类型

电阻式(模拟、单点触摸)

触摸面板分辨率

1,024 x 1,024

触摸面板寿命

1,000,000次以上

电气规格

输入电压

24 Vdc

额定电压

19.2~28.8 Vdc

电压降

5ms以下

功耗

14 W

瞬时电流

30 A以下

抗干扰性能

干扰电压：1000Vp-p；
脉冲周期：1µs；
上升时间：1ns(通过噪声模拟器)

绝缘强度

1,000 Vac，20 mA 小于1分钟(电源端子和FG端子之间)

绝缘电阻

500 Vdc, 10 MΩ 以上

环境规格

国际安全标准

工作温度

0 ~ 50 °C

存储温度

-20 ~ +60 °C

工作湿度

10~90%RH (无凝露，湿球温度计温度: 39°C以下)

存储湿度

10~90%RH (无凝露，湿球温度计温度: 39°C以下)

防尘

0.1mg/m3以下(绝缘级)

污染等级

2级污染

空气质量

无腐蚀性气体

气压(工作海拔)

800~1,114hPa (海拔2,000米以下)

抗振性能

符合IEC/EN61131-2标准
5~9Hz 单振幅：3.5mm
9~150Hz恒定加速度：9.8m/s2
X、Y、Z轴各10次(100分钟)

抗冲击性能

符合IEC/EN61131-2标准，147m/s2，X、Y、Z轴各3次

抗快速瞬变/爆发性

IEC 61000-4-4
2kV：电源端口(显示模块)
1kV：信号端口

抗静电性能

接触式放电：6kV
非接触式放电：8kV
(符合IEC/EN61000-4-2，3级标准)

存储器规格

应用程序存储器

当使用GP-Pro EX时：
- 存储介质：FLASH EPROM
- 画面空间：64MB
- 用户字体空间：8MB
- 逻辑程序空间：132KB (可容纳15,000步程序)
- 空闲空间：无

可移植系统：否

备份存储器

SRAM 128 KB (可更换的一次性电池，用于时钟数据的备份)

接口规格

串口(COM1)

异步传输：RS-232C；数据长度：7或8位；停止位: 1或2位；校验: 无、奇或偶；数据传输速率：2,400bps至115,200bps；接头：D-Sub 9针(凸型)

串口(COM2)

异步传输：RS-422 / 485；数据长度：7或8位；停止位: 1或2位；校验: 无、奇或偶；数据传输速率：2,400bps至115,200bps；接头：D-Sub 9针(凸型)

USB(Type-A)接口

USB2.0(USB TYPE-A 接头)×1；
电源电压：5Vdc±5%；
输出电流：500mA以下；
通讯距离：3m以下

USB(Micro-B)接口

USB2.0(USB Micro-B 接头)×1；通讯距离：3m以下

以太网口

IEEE802.3i/IEEE802.3u，10base-T/100base-TX，RJ-45接头×1

结构规格

接地

功能接地：接地电阻为100Ω，电缆横截面积为2mm2(AWG 14)以上，或当地适用标准。(FG与SG端子同)

冷却方式

自然风冷

结构

IP65

外形尺寸

W310.5 x H232.5 x D50 mm

面板开孔尺寸

W295 x H217 mm
面板厚度：1.6 ~ 5 mm

重量

1.8kg以下

外形尺寸

外形尺寸

面板开孔尺寸

A	B	C
295 mm (+1/0 mm)	217 mm (+1/0 mm)	1.6 ~ 5 mm
